Результат выполнения научно-технической разработки.

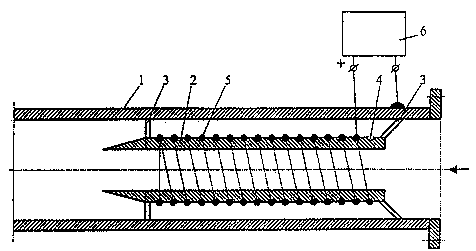

Устройство состоит из трубопровода 1 (см. рисунок), выполненного из электропроводного материала, например стали, и трубки 2 из диэлектрического материала, установленной коаксиально внутри трубопровода 1 вблизи входа жидкости в трубопровод на опорах 3. На внешней поверхности трубки 2 выполнена канавка 4 в виде спирали, в которой закреплен электрод из проволоки 5. Электрод из проволоки 5 присоединен к положительному полюсу источника постоянного тока 6, а стенка трубопровода 1 - к отрицательному полюсу источника постоянного тока 6. Трубка 2 из диэлектрического материала, имеющая внешний диаметр 93-98% от внутреннего диаметра трубопровода 1, с электродом из проволоки 5, закрепленной в виде спирали в канавке 4, образуют средство для создания пристенного слоя из рабочей среды с уменьшенным коэффициентом трения.

Устройство для уменьшения гидравлических потерь в трубопроводе работает следующим образом. На клеммы источника постоянного тока б подается напряжение. В трубопровод 1 подается электропроводная жидкость, например вода, которая заполняет все сечение трубопровода 1. В кольцевом зазоре между внутренней поверхностью трубопровода 1, выполненного из электропроводного материала, и поверхностью электрода из проволоки 5, обращенной к внутренней поверхности трубопровода 1, под действием электрического напряжения идет электролиз воды с образованием пузырьков электролитических газов - водорода и кислорода, которые на выходе из трубки 2 образуют сплошной газовый пристенный слой из продуктов электролиза с уменьшенным коэффициентом трения.
