Данный материал является результатом научно-исследовательской работы автора.

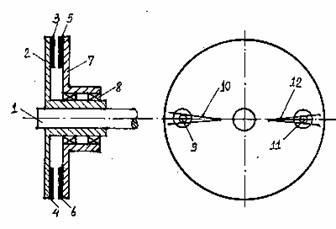

Упрощённая конструкция преобразователя изображена на рис. 1. Преобразователь состоит из двух дисков 2 и 7, имеющих между собой упругую механическую связь в виде плоских пружин 10 и 12, причём диск 2 посажен жёстко на вал 1 исследуемой электрической машины, а диск 7 установлен на валу с помощью подшипников 8.

Во избежание поломки пружин при пуске и остановке двигателя взаимное угловое перемещение дисков ограничивается штифтами 9 и 11.

К диску 2 приклеены одинаковые металлические пластины 3 и 4, к диску 7 - такие же пластины 5 и 6. В результате образуются два плоских конденсатора, расположенные в преобразователе диаметрально противоположно и симметрично относительно оси вала. Конденсаторы электрически включены параллельно и входят в состав контура автогенератора микропередатчика (на рис. 1 не показан), предназначенного для бесконтактного съёма измеряемых сигналов.

При неравномерном вращении вала диски 2 и 7 совершают по отношению друг к другу крутильные колебания, под влиянием которых изменяются ёмкости конденсаторов, что приводит к частотной модуляции автогенератора передающего устройства, выходной сигнал которого принимается стационарным измерительным приёмником. Изменения ёмкостей конденсаторов из-за люфтов в подшипниках взаимно компенсируются, вследствие чего существенно повышается пороговая чувствительность преобразователя.

Рис. 1
