ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 79-050-04 |
|
Наименование проекта Универсальное устройство-пробник напряжений в блоках питания ПЭВМ |
|
Назначение Оперативная проверка выходных напряжений блоков питания АТ и АТХ ПЭВМ |
|
Рекомендуемая область применения Сервисное обслуживание ПЭВМ |
|

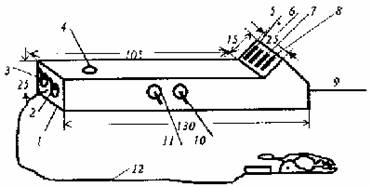

Описание Данный материал является результатом научно-технической разработки автора. Устройство (рис.1) смонтировано в пластмассовом корпусе (1) с размерами 25 х 25 х 130 мм. Включает в себя: переключатели МТ1 (2,3), МТ3 (10,11), светодиоды АЛ301А (4-8), металлический штырь (9) и отрезок монтажного проводника длиной 50 см, оснащённый зажимом типа «крокодил» (12). Принцип работы устройства: Сначала снимают кожух с системного блока ПЭВМ и включают его. Затем с помощью зажима «крокодил» подсоединяют предлагаемое устройство к корпусу системного блока. Щупом устройства последовательно, в соответствии с расцветкой проводников на разъёмах питания материнских плат прикасаются к гнёздам разъёмов. При этом переключатели устанавливают в положения, соответствующие измеряемым напряжениям, указанным на корпусе устройства. При превышении порогового уровня напряжения на входе устройства светодиоды начинают светиться. Использование данной разработки позволяет существенно снизить время поиска неисправностей в цепях питания ПЭВМ. Рис. 1
|
|
Преимущества перед известными аналогами Небольшие масса, габаритные параметры и стоимость |
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Время поиска неисправностей в цепях питания ПЭВМ снижается в 4-5 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 23.06.2004 |
