Номер

77-012-04

Наименование проекта

Устройство разматывающее

Назначение

Для разматывания рулонной ленты.

Рекомендуемая область применения

Подготовительное производство, автомобилестроение

Описание

Результат выполнения конструкторской разработки.

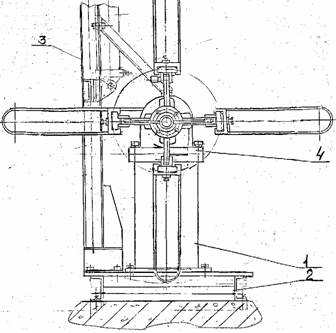

Устройство состоит из стойки 1(см. рисунок), сваренной из листового материала и трубы диаметром 273 мм; основания 2, сваренного из профильного и листового металла, на которое устанавливаются стойка 1 и стойка 3 для цилиндра от распущения рулона; корпуса 4, сваренного из листового металла, на котором монтируется в подшипниках несущий вал.

Устройство разматывающее

Загрузка рулона производится посредством крана. Прижимной ролик от распущения находится в крайнем верхнем положении. Диаметр оси, на которую устанавливается рулон внутренним диаметром, регулируется посредством штурвала. После установки рулона следует опустить на него прижимной ролик (посредством пневмоцилиндра) от распущения, прижимающий полосу роликом радиально к рулону. Только после этого распаковать рулон и перетянуть в тянущее правильное устройство. После установки ленты в правильно-тянущее устройство прижимающий ролик поднять в верхнее положение.

Преимущества перед известными аналогами

Инерционная скорость разматывания рулонной ленты регулируется тормозным устройством.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

02.07.2004
