Результат выполнения опытно-конструкторской разработки

В ортопедической стоматологии при припасовке коронок, полукоронок, пластмассовых коронок, ортопедических капп и мостов требуется неоднократное их снятие.

Также требуется снятие с зубов пришедших в негодность укрепленных на зубах фосфат-цементом металлических несъемных зубных протезов и ортодонтических аппаратов после их предварительного разрезания, а также снятие литых мостовидных протезов.

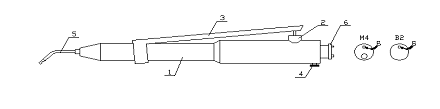

Для этого используются серийно выпускаемые пружинный коронкосниматель Коппа, коронкосниматель ортодонтический с автоматическим взводом, коронкосниматели КР-1 и КР-2. В связи с тем, что данные коронкосниматели имеют механический взвод, они неудобны в работе. Для устранения этих недостатков разработан пневматический коронкосниматель КП-01, общий вид которого показан на рис.1.

Рис. 1.

1. Корпус 4. Ручка регулирования силы удара

2. Клапан 5 Съемник

3. Ручка включения 6. Присоединитель

В корпусе коронкоснимателя размещен вибратор (на рисунке не показан). Сменные съемники 5 вворачиваются в гнездо, расположенное на конце корпуса 1 с помощью ключа и стержня.

При подаче сжатого воздуха через присоединитель в вибратор, расположенный в корпусе 1 приводится в положение ожидания. При нажатии ручки включения 3 клапан 2 сбрасывает воздух, и конец съемника 5 перемещается в корпусе 1, ударяя по коронке. Сила удара и амплитуда перемещения регулируется ручкой регулирования силы удара 4.
