Результат выполнения опытно-конструкторской разработки

Клинические наблюдения и экспериментальные исследования показывают, что решающее влияние на скорость сращения оказывает не компрессия, а степень сближения, протяженность контакта и устойчивая обездвиженность отломков. Чем плотнее сближены отломки и меньше щель между ними на всей протяженности плоскости перелома и чем лучше обездвижены отломки, тем скорее срастается перелом.

Разработанное нами устройство увеличивает точность репозиции костных отломков.

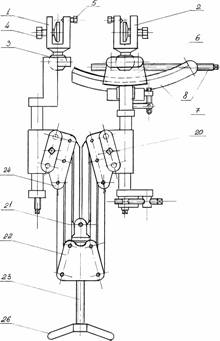

На рис. 1 - изображено устройство для репозиции костных отломков, вид спереди (главный вид).

На рис. 2 - изображено устройство для репозиции костных отломков, вид слева

На рис. 3 - изображено устройство для репозиции костных отломков, вид справа, в разрезе.

Рис.2

Рис.1

Рис.3

Устройство для репозиции костных отломков содержит центральный блок захвата 1, периферический блок захвата 2, которые имеют сферические шарниры 3, пазы с винтовым зажимом 4 и фиксирующими винтами 5. Периферический блок захвата 2 установлен на ползуне 6, который имеет возможность перемещения по направляющей дуге 7 с помощью ходового винта 8. Дуга 7 закреплена на ползуне 9, который имеет возможность перемещения по дуге 10 с помощью ходового винта 11.

Дуга 10 установлена на валу 12, на другом конце которого установлен рычаг 13 и ходовой винт 14, поворачивающий дугу 10 в горизонтальной плоскости. Направляющие колонки 15 вместе с валом 12 имеют возможность перемещения в ползуне 16 с помощью ходового винта 17 в горизонтальной плоскости. Ползун 16 одновременно установлен на направляющих колонках 18 и имеет возможность перемещения на них с помощью ходового винта 19 в вертикальной плоскости. Колонки 18 закреплены на кронштейне 20 механизма осевого перемещения, который состоит из системы рычагов 21, корпуса 22,

ходового винта 23 и кронштейна 24. На кронштейне 24 установлен механизм аналогичный механизму установленному на кронштейне 20, выполняющий движение центрального блока захвата 1 в горизонтальной и вертикальной плоскости.

Устройство для репозиции костных отломков устанавливается на подвижную регулируемую опору 25, которая крепится к корпусу 22 механизма осевого перемещения.

Устройство для репозиции костных отломков может работать в комплекте с устройствами компрессионно-дистракционными, имеющими возможность перемещения опорных элементов в виде кольца, полукольца, в трех плоскостях, и в основном с аппаратами с внутрикостными стержнями. Такие устройства имеют шаровые шарниры, установленные на опорных элементах, резьбовых стержнях и внутрикостных стержнях.

Предлагаемое устройство для репозиции костных отломков используется следующим образом.

Перед операцией проводят рентгенографию в прямой и боковой проекциях с целью уточнения положения отломков.

С помощью известной методики в месте перелома устанавливают устройство для лечения переломов костей, в котором ослаблены шаровые шарниры, установленные на кольцах, полукольцах.

Шарниры на внутрикостных стержнях также не закреплены.

Центральный блок захвата 1 и периферический блок захвата 2 накладывают на кольца, полукольца устройства для лечения переломов костей и фиксируются с винтовыми зажимами 4 и фиксирующими винтами 5 в пазах.

С помощью ходового винта 8 осуществляется наклон кольца, полукольца, устройства для лечения переломов костей в вертикальной плоскости. С помощью ходового винта 11 осуществляется поворот кольца, полукольца устройства для лечения переломов костей (ротация). С помощью ходового винта 14, который поворачивает дугу 10, осуществляется наклон кольца, полукольца в горизонтальной плоскости. Направляющие колонки 15 вместе с валом 12 перемещаются в ползуне 16 с помощью ходового винта 17 в горизонтальной плоскости. Ползун 16, установленный на направляющих колонках 18, перемещается на них с помощью ходового винта 19 в вертикальной плоскости.

Поворачивая винт 23, возможно свести и развести центральный блок захвата 1 и периферический блок захвата 2 с закрепленными в них кольцами, полукольцами устройства для лечения переломов костей, осуществляя их осевое перемещение.

Вращение ходовых винтов 8, 11, 14, 17, 19 и 23 осуществляется рукоятками 26.

Точная репозиция осуществляется попеременным вращением ходовых винтов 8, 11, 14, 17, 19 и 23.

Для уменьшения количества рентгеновских снимков и ускорения коррекции на отломках возможно устанавливать маячки, которые позволяют визуально наблюдать за процессом коррекции.

Затем фиксируются все шарниры в устройстве для лечения переломов костей. Устройство для репозиции костных отломков снимается с устройства для лечения переломов.

Точность репозиции должна быть проверена рентгенограммами заснятыми в переднезаднем и боковом направлениях..
