Результат выполнения опытно-конструкторской работы

Целью нашего новшества является увеличение надежности фиксации костных отломков при множественных переломах костей таза.

Принципиальная схема лечения переломов костей таза

Рис. 1

Рис. 2 Рис. 3

Рис. 1 - схематично изображено устройство для лечения переломов таза, фронтальный вид;

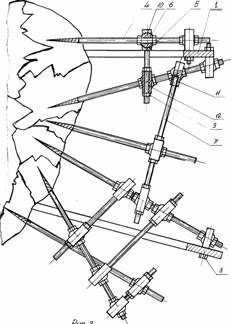

Рис. 2 - схематично изображено устройство для лечения переломов таза, вид слева;

Рис. 3 - пример соединения внутрикостных стержней между собой.

1.Опорный элемент

2.Резьбовые стержни

3.Шарниры

4.Внутрикостные стержни

5.Прижимы

6.Шарниры

7.Резьбовые штанги

8.Фиксирующие болты

9.Фиксирующие гайки

10.Шарнирные опоры

Внутрикостные стержни 4 подвижно соединены между собой посредством шаровых опор 10 в прижимах 5 с помощью резьбовых штанг 7 и гаек 9.

Предлагаемое устройство для лечения переломов таза ис­пользуют следующим образом.

В каждый из отломков костей таза вводят по 1...3 внутрикостных стержня 4. Наиболее крупные отломки становятся базовыми. На внутрикостные стержни 4 навинчивают гайку 9, затем одевают шаровую опору 10 и навинчивают еще гайку 9. На шаровую опору 10 накладывают прижим 5. На каждый внутрикостный стержень 4 может быть установлено от одного до трех узлов состоящих из гайки 9, шаровой опоры 10, еще одной гайки 9 и прижима 5. Внутрикостные стержни 4 наиболее близко расположенные к опорным элементам 1 с помощью шаровых опор 10, гаек 9, прижимов 5 и болтов 8 крепятся к опорным элементам 1. Затем с помощью резьбовых штанг 7 и гаек 9 внутри­костные стержни 4 соединяются между собой посредством шаровых опор 10 в прижимах 5. Для этого в прижимах 5 могут быть выполнены резьбовые отверстия 11 или гладкие отверстия 12. Возможно использование устройства с одним опорным элементом 1 или даже без опорных элементов 1. В этом случае наиболее крупный отломок будет базовым, в который вводится 3 и более внутрикостных стержней 4, соединенные между собой. Далее устройство собирается, как описано выше.

Соединение внутрикостных стержней 4 между собой с помощью шаровых опор 10, гаек 9, прижимов 5 и болтов 8 позволяет увеличить надежность фиксации костных отломков за. счет того, что уменьшается длина резьбовых штанг 7 по сравнению с вариантом соединения внутрикостных стержней 4 с опорными элементами 1. С помощью данного устройства возможно обеспечить одновременную дистракцию для одних отломков и необходимую компрессию для других отломков.

Данное устройство может быть эффективно использовано практически при всех переломах костей таза:

- краевых переломах отделов таза не участвующих в образовании тазового кольца;

- в переломах лобковой кости с одной и седалищной с другой;

- двухсторонних переломах лобковой и седалищной костей со смещением;

- диагональных переломах таза;

- переломах седалищной кости и вертлужной впадины с центральным вывихом бедра и т.д.

-детали выполнены из нержавеющих сталей 20Х13, 12Х18Н9Т или титановых сплавов ВТ6;

- шарниры выполнены из титанового сплава ВТ6, а прижимы легированы твердым сплавом электроисковым методом.
