Результат выполнения технологической разработки

Вибровращательная шаровая мельница представляет собой цилиндрический барабан 1 , вращающийся с помощью упругой муфты 2 от двигателя 3. Сам барабан установлен в подшипниковых опорах 4 и 5 на подвижную виброплиту 6, которая получает с помощью пружин 7 вибросиловое воздействие от плоскостного вибратора 8, представ­ляющего собой двигатель с двумя выходным концами вала, на которые крепятся дебалансные грузы. Барабан 1 разделен вертикальными перфорированными перегородками 9 на помольные камеры, в каждой из которых находятся измельчаемый материал с мелющими телами различного размера для получения тонкодисперсного порошка наибо­лее эффективным способом. Барабан имеет внешние люки (не показаны) для загрузки мелющих шаров до оптимальной степени заполнения цилиндра (в данном случае 0,8). Загрузка исходного материала производится с помощью загрузочной воронки 10. Подача сырья происходит выше оси барабана на величину Е (см. фиг 2) через входное отверстие в торцевой крышке 11 (диаметр отверстия должен быть меньше диаметра мелющих тел в помольной камере со стороны загрузки), при этом обеспечивается загрузка материала до оптимального коэффициента заполнения -используется практически весь рабочий объем измельчителя. Барабан имеет перфорированный участок 12, через который осуществляется вывод готового порошка.

Работа мельницы происходит в следую­щей последовательности.

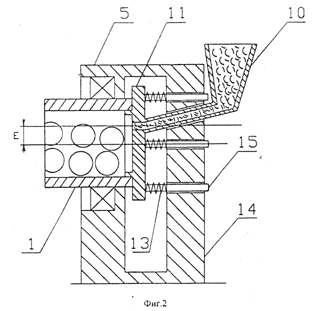

Исходный материал поступает в загрузочный узел (см. фиг. 2), представляющий собой загрузочную воронку 10 и торцевую крышку 11, которая с помощью пружин 13 прижимается к торцу барабана 1. Пружины 13 фиксируются в торцевой крышке 11 и дополнительной стойке 14, сквозь которую проходит загрузочная воронка 10. Торцевая крышка 11 выполнена в виде цилиндра с переменным сечением: одним концом происходит фиксация внутри барабана, с другого конца выполнены направляющие 15, жестко связанные с крышкой, чтобы исключить вращение последней.

В результате ударно-истирающего воздействия мелющих тел на материал последний, измельчаясь, постепенно переходит из камеры в камеру через вертикальные перфорированные перегородки 9 и затем выходит из мельницы через перфорированный участок.
