Номер

70-031-04

Наименование проекта

Устройство для контроля износа режущих кромок инструмента в процессе резания.

Назначение

Повышение технического уровня системы и стойкости инструмента.

Рекомендуемая область применения

Предприятия по обработке металлов и токопроводящих материалов резанием, станкостроительной промышленности, машиностроения и других отраслей

Описание

Результат выполнения технологической разработки

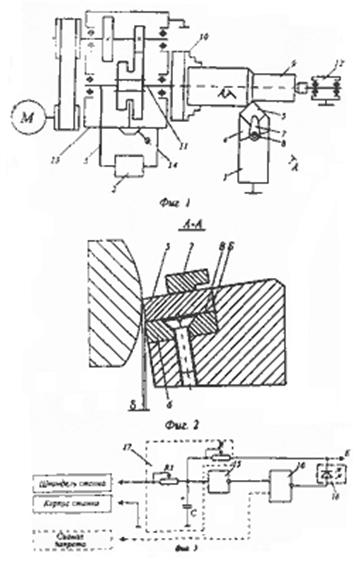

Устройство состоит из резца 1, электрон­ного сигнального блока 2 и соединительных проводов 3. Резец для контроля износа режущей кромки в процессе резания вклю­чает в себя головку 4, в гнезде которой размещена режущая пластина 5, выполнен­ная из любого известного инструментального материала, и опорная пластина 6, выполнен­ная из твердого сплава или другого токопроводящего материала. Режущая пла­стина 5 закреплена в гнезде головки 4 корпуса резца 1 прихватом 7 посредством винта 8. Обрабатываемая деталь 9 закреп­лена в патроне 10, смонтированном на шпинделе 11, и заднем центре 12 станка. Шпиндель - 11 и корпус 13 станка подсоеди­нены к электрической цепи 14, в которую для фиксации момента достижения режущей пластиной 5 допустимого износа включен электронный сигнальный блок 2, к которому подводится питание от энергосистемы станка. Электронный сигнальный блок 2 состоит из порогового элемента 15, коммутатора 16, выполненных на интегральных микросхемах (ИМС), интегратора 17, состоящего из потенциометровr1 иrи конденсатора С, образующих интегрирующую цепочку (С, r1, r), и индикатора 18.

Для предотвращения ложных срабатыва­ний устройства для контроля износа режущей кромки инструмента в процессе резания, могущих возникнуть при замыкании образующейся при резании стружки на корпус инструмента, а также для обеспечения возможности использования на одном и том же корпусе резца 1 режущих пластин из диэлектрических и токопроводящих инструментальных материалов на головку 4 корпуса резца 1, на упорные поверхности Б гнезда головки 4 корпуса, на поверхность В опорной пластины 6, а также на прихват 7 и головку винта 8 нанесен изолятор, например керамическое пленочное покрытие.




Настройку резца производят вне станка. Далее настроенный резец 1 устанавлива­ется на станке. Для выполнения чистовой операции установка резца осуществляется таким образом, чтобы получаемые размеры заготовок при точении новым неизношенным резцом с учетом поля рассеяния не выходили за наименьший предельный размер, а при растачивании за у наибольший предельный размер. При касании опорной; пластиной заготовки скважность, замыканий внешней цепи резко возрастает, напряжение на емкости С падает, что приводит к срабатыванию порогового элемента 15 и загоранию светодиода 18. Таким образом, настроенный электронный сигнальный блок 2 срабатывает только при достижении режущей пластиной предельно допустимого износа.

Преимущества перед известными аналогами

Отличаются тем, что оно снабжено электронным сигнальным блоком для фиксации момента достижения режущей пластиной допустимого износа, включенным в электрическую цель, которая размещена между шпинделем и корпусом станка.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение стойкости инструмента в 1,5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.05.2004
