Результат выполнения конструкторской разработки.

Предлагаются две модификации навесной жатки очесывающего типа «ОЗОН».

«ОЗОН-4» с рабочей шириной захвата 4 метра.

«ОЗОН-6» с рабочей шириной захвата 6 метров.

Жатка состоит из очесывающего устройства и наклонной камеры. Очесывающее устройство предназначено для обмолота растений на корню и в валках, а наклонная камера - для подачи хлебной массы в комбайн.

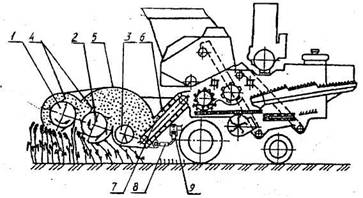

Очесывающее устройство представляет собой раму, на которой смонтированы передний 1 (см. рисунок) и задний 2 очесывающие барабаны и шнековый транспортер 3. На очесывающих барабанах расположены гребенки 4. Передний барабан служит для подъема (выравнивания) стеблей растений и их подачи в зазор между барабанами. Шнековый транспортер имеет две спирали со встречным выравниванием витков и предназначен для передвижения хлебной массы к наклонной камере. Рабочая зона барабанов и шнека закрыта кожухами 5, предотвращающими потери зерна (семян).

Наклонная камера состоит из корпуса 6, внутри которого смонтирован цепочно-планчатый скрепковый транспортер 7. Привод подвижных узлов наклонной камеры и очесывающего устройства осуществляется посредством цепных и клиноременных передач. Жатка навешивается на комбайн с помощью торсионной подвески, которая позволяет копировать рельеф местности в продольном и поперечном направлении.

Способ уборки зерновых, семенников трав, риса и др. культур с использованием очесывающих жаток (в отличие от традиционного, когда срезается и подается в молотилку комбайна вся хлебная масса с сорняками) заключается в очесывании колосьев без срезания стебля. Таким образом, собираются наиболее ценные составляющие урожая, зерно и полова, обеспечивается существенное уменьшение технологической массы в комбайн, что почти в 2 раза увеличивает его производительность, позволяет уменьшить потери поврежденного зерна, снизить удельные затраты топлива, избежать поломок и преждевременного изнашивания комбайна.

При необходимости комбайны можно легко оборудовать устройствами для уборки половы после обмолота колосьев. Солома может быть измельчена и использована как органическое удобрение или скошена и уложена в тюки.

Агрегатирование:

«ОЗОН-4» агрегатируется со всеми модификациями комбайнов «Нива», «Енисей», «Русь», «Колос» и другими импортными и отечественными комбайнами этого класса.

Рис.1 Жатки навесные очесывающего типа «ОЗОН»
