Результат выполнения конструкторской разработки.

Устройство состоит из цилиндрического корпуса 1 (см. рисунок) с осевым каналом 2, в котором установлена опорная поверхность. Нижняя опорная поверхность содержит ограничитель 3, полый шток 4, подпружиненный пружиной 5 относительно ограничителя с образованием между ними кольцевого зазора 6 . В осевом канале 7 полого штока установлен шаровой обратный клапан, состоящий из седла 8 и шара 9. На внешней стороне штока жестко закреплен торцовый клапан 10, опирающийся на ограничитель 3. На нижнем конце штока закреплена регулировочная гайка 11. Над нижней опорной поверхностью установлен диффузор 12 с возможностью образования между ними щелевого зазора 13. Диффузор выполнен в виде втулки с коническим осевым каналом 14 и тангенциальными клапанами 15 в нижней части. В верхней части диффузор снабжен перфорированной перегородкой 16, связывающей диффузор с корпусом, образуя кольцевую камеру 17, гидравлически связанную с перфорационными отверстиями 18. Над диффузором установлена верхняя опорная поверхность, которая состоит из перфорированной перегородки 19 с перфорационными отверстиями 20 и коническим опорным выступом 21, входящими в конический осевой канал диффузора.

Устройство устанавливают на нижнем конце пакетирующего устройства и через лубрикатор опускают в действующую скважину с установкой на заданной глубине. Устройство фиксируют в стыке труб муфтового соединения с перекрытием кольцевого зазора уплотнителем.

Количество устройств, устанавливаемых в скважине, рассчитывают исходя из конкретных условий эксплуатации, конструкции скважины, дебита газа и жидкости. При остановке скважины общий объем жидкости, имеющийся в колонне НКТ, разделяется на объемы жидкости, скапливающиеся над каждым устройством.

При повторном запуске скважины газ барботирует через жидкость над каждым устройством с постепенным газированием столба жидкости и выносом ее на поверхность.

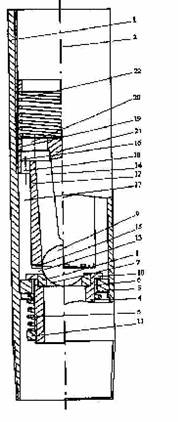

Рис. 1. Устройство для удаления жидкости с забоя газовой скважины
