Результат выполнения конструкторской разработки.

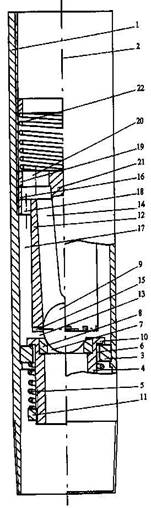

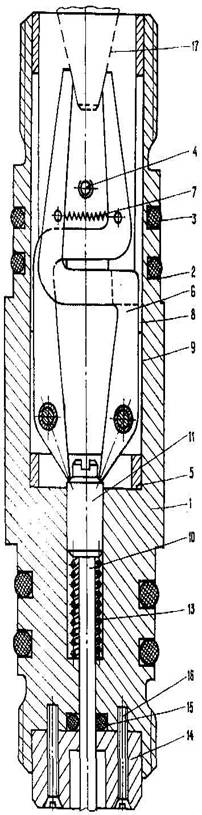

Устройство состоит из цилиндрического корпуса 1 (см. рисунок) с выполненными по наружной поверхности кольцевыми проточками 2 под уплотнительные резиновые кольца 3. В корпусе размещена и неподвижно закреплена посредством винтов через отверстия 4 полая втулка 5, в которой расположен рычажный узел. Рычажный узел состоит из пары двуплечих рычагов тангенциальной формы, подпружиненных относительно друг друга пружиной 7 в верхней части, а в нижней шарнирно установленных по обе стороны оси устройства. На боковой поверхности втулки 5 в плоскости хода двуплечих рычагов 6, выполнена пара продольных окон 8, переходящих в нижней части в прорези 9.

В корпусе 1 размещен запорный узел. Он содержит шток 10, на верхнем конце которого закреплена нажимная гайка 11, а на нижнем регулировочная гайка 12. Шток подпружинен возвратной пружиной 13. На шток посажена прижимная муфта 14 с резиновым уплотнением 15, жестко скрепленная с корпусом винтами 16. Силовой узел представлен грузом 17 конусной формы.

На корпусе выполнены резиновые соединения для крепления с камерой часового механизма в верхней части пробоотборной камерой в нижней части.

Спуск глубинного пробоотборника в скважину осуществляется лебедкой, монтажной базой для которого служит шасси автомобиля ГАЗ-66. Для спуска прибора используют проволоку марки В-180 диаметром 1,6-2,5 мм.

Герметизацию камеры часового механизма и устройства для закрепления клапанов глубинного пробоотборника от скважинного давления и попадания взвесей скважинного флюида осуществляют уплотнительными кольцами и резиновым уплотнителем, предусмотренными конструкцией, что позволяет обеспечивать работу устройства в термобарических и агрессивных средах.

Скомпонованное таким образом устройство опускают для отбора пробы на проволоке посредством специальной головки на глубину 3800 м.

Качество заготовок, используемых для изготовления деталей устройства, должно соответствовать:

- нормам химического состава на сталь углеродистую (ГОСТ 1050-88) и сталь легированную конструкционную (ГОСТ 4543-7);

- для навивки пружины проволока из стали пружинистой (ГОСТ 9389-78);

- резино-технические изделия должны соответствовать ТУ 38-005.1166-77; конструкция и размеры уплотнительных колец ГОСТ 9833-73, а качество ГОСТ 18829-73;

- шероховатость металлических деталей должна соответствовать ГОСТ 2788-73.
