Результат выполнения конструкторской разработки.

На рис.1 схематически показано устройство для электротермического воздействия на заготовку. На рис.2 приведены варианты соединения витков вторичной обмотки. На рис.3 показано расположение витков на каждом стержне трансформатора. В таблице - технические характеристики устройства в зависимости от вариантов включения витков вторичной обмотки.

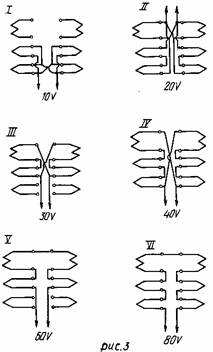

Устройство для электрического воздействия на заготовку содержит заготовку 1, установленную в зажимных механизмах пресса 2, трансформатор 3 и тиристорный контактор 4, соединенные между собой. На рис.2 показано расположение витков для трансформатора типа ТОЭСЗ 250/40 после его доработки. На каждом стержне трансформатора расположены по четыре витка из медной пластины с площадью поперечного сечения 3000 мм ². Причем два верхних витка соединены сваркой. На рис.3 приведены варианты соединения витков вторичной обмотки со ступенями переключения от 10 вольт до 40 вольт и от 20 вольт до 80 вольт, что показано в таблице, кроме того, в таблице указаны все основные технические характеристики работы устройства.

Работа устройства заключается в следующем. Заготовку 1 устанавливают в зажимах пресса 2 и на нее через трансформатор 3, соединенный с тиристорным контактором 4, воздействуют электрическим током. Данное выполнение устройства для электротермического воздействия на заготовку позволяет создать жесткий вторичный контур, что в свою очередь обеспечивает скоростной нагрев заготовок с широким диапазоном габаритов и размеров.

Таблица

(см. рис.3 на следующей странице описания)
