Описание к ИЛ № 53-048-04

Результат научно-исследовательской работы.

Новое молотильно-сепарирующее устройство (МСУ) предназначено для обмолота зерновых, зернобобовых и крупяных культур. Устанавливается на любые типы зерноуборочных комбайнов, оборудованных барабанно-дековыми молотильными устройствами.

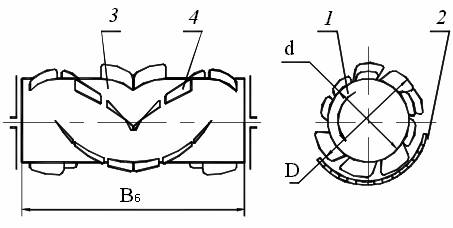

Конструкция нового МСУ включает деку 2 и барабан 1, на поверхности цилиндра 3 которого, по винтовым линиям противоположных навивок, рядами расположены обмолачивающие элементы в виде имеющих различную высоту пластин 4. Принцип действия устройства заключается в следующем.

Хлебная масса подается в зазор между барабаном 1 и декой 2 молотильного устройства, где на нее последовательно воздействуют установленные под некоторым угломaк образующей цилиндра 3, обмолачивающие элементы 4 различной высоты. Ряды пластин имеющие меньшую высоту, осуществляют обработку и разравнивание верхней части находящейся в рабочем пространстве хлебной массы, обмолачивая и растаскивая ее по поверхности деки, а ряды пластин с большей высотой воздействуют на остальной материал.

МСУ с рабочими органами в виде пластин обеспечивает "скользящий" удар рабочими органами по хлебной массе, за счет чего снижается уровень механических повреждений зерна даже при повышенных скоростях обмолота. Кроме того, интенсифицируется сепарация зерна декой и улучшается равномерность подачи материала в молотилку.

Результаты полевых испытаний нового МСУ на базе зерноуборочного комбайна СК-5 "Нива" показали, что дробление при обмолоте гороха и фасоли составляет 1,0-1,5% и 1,8% - соответственно. Дробление зерна гороха эталонным комбайном СК-5 достигало 5,9%, при допускаемой агротехническими требованиями величине - 3,0%;

Предлагаемое МСУ может успешно использоваться для обработки зернобобовых и крупяных культур как на продовольственные цели, так и при обмолоте селекционного и

посевного материала.

Экономический эффект от внедрения данной конструкции составит 36250 рублей.

МСУ комбайна для зерновых, зернобобовых и крупяных культур создано Всероссийским научно-исследовательским институтом зернобобовых и крупяных культур.
