Результат выполнения научно-исследовательской работы.

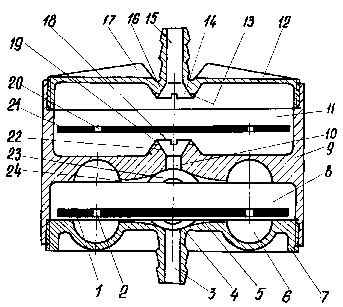

Капельница содержит корпус 9 (см рисунок) с входом 11 и выходом 8. На внутренней поверхности корпуса 9 выполнены коническая регулируемая камера 22, сливные отверстия 10 и сферическая защитная камера 23. В корпусе 9 смонтирована имеющая отверстия 2 и снабженная возможностью свободой перемещения мембраны 1. Капельница снабжена верхней крышкой 12 и нижней резьбовой крышкой 7 и дополнительной мембраной 21. Дополнительная мембрана 21 размещена свободно на входе 11 корпуса 9 между верхней крышкой 12 и конической регулируемой камерой 22 корпуса 9. Дополнительная мембрана 21 имеет перепускные отверстия 20. Снабженная приемным отверстием 15 верхняя резьбовая крышка 12 в своей полости имеет раструб 16 с кольцевой кромкой 14, прерываемой радиально ориентированными парами 13. Глубина радиально ориентированных пазов 13 меньше высоты раструба 16 в верхней крышке 12 в 3-5 раз. Верхняя резьбовая крышка 12 имеет оребрение 17. Аналогичные пазы 19 выполнены на кольцевой кромке 18, обращенной в сторону раструба 16 в крышке 12 конической регулируемой камеры 22. Эластичные основная мембрана 21 и дополнительная мембрана 1 выполнены равновеликими, взаимозаменяемыми и имеют идентичную конструкцию.

Снабженная выпускным отверстием 3 нижняя резьбовая крышка 7 в своей полости имеет кольцевую камеру 6, закрытую мембраной 1. Кольцевая камера 6 посредством радиально ориентированных каналов 5, выполненных в виде рассеченных по оси сопл Лаваля с расширяющимися частями, гидравлически связана со сферической защитной камерой 4 в нижней крышке 7. Сферическая защитная камера 4 и кольцевая камера 6 расположены соосно выпускному отверстию 3 в нижней резьбовой крышке 7. Верхняя резьбовая крышка 12, корпус 9 капельницы и ее нижняя резьбовая крышка 7 выполнены в виде тел вращения. Полости корпуса 9 верхней резьбовой крышки 12 и нижней резьбовой крышки 7 выполнены двумя пуансонами из полиэтилена высокого давления. Внутренняя полость верхней резьбовой крышки 12 является зеркальным отражением полости входа корпуса 9, а внутренняя полость резьбовой крышки 7 - зеркальным отражением полости выхода 8 корпуса 9.
