Результат выполнения научно-исследовательской работы.

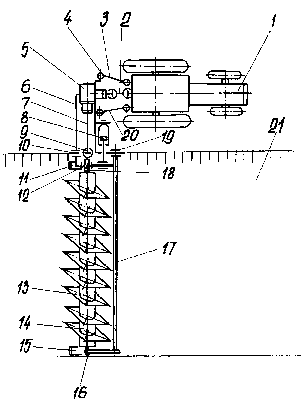

Роторная косилка для окашивания сорной растительности с берм и откосов каналов содержит раму 6 (см. рисунок), снабженную приводом, вращающийся в подшипниковых опорах 12 и 16 нож 14. Нож 14 расположен под брусом 17 в качестве противорежущего элемента. Рама 6 снабжена кронштейнами 4 для соединения с тягами 3 и 20 навесной системы трактора 1. На раме 6 смонтирован конический редуктор 5. Приемный вал редуктора 5 карданным телескопическим валом 2 соединен с валом отбора мощности (ВОМ) трактора 1. Нож 14 с брусом 17 соединен посредством подшипниковых опор 12 и 16. Брус 17 с рамой 6 связан соосными шарнирами 10 и 19. Цапфа 18 ножа 14 связана с выходным валом конического редуктора 5 посредством универсального шарнира 9 Гука 16. Центр универсального шарнира 9 Гука совмещен с геометрической осью шарниров 10 и 19. Рама 6 с брусом 17 дополнительно связана механизмом 8 подъема ножа 14 в транспортное положение. Брус 17 снабжен опорами 11 и 15 для установки ножа 14 над поверхностью откоса 21 на заданной высоте среза растений. Нож 14 выполнен в виде пакета зубчатых наклонных к оси вращения дисков 13. Периферийные кромки дисков 13 снабжены износостойкими твердосплавными резцами в виде призм. Диски 13 снабжены возможностью демонтажа с фланцев ножа 14. Диски с фланцами связаны средствами крепления. Каждый резец в виде призмы размещен в пазу на периферийной кромке диска 13. Резцы с диском соединены сварными швами в слое защитного паза или пайкой. Каждый резец имеет режущую кромку на наклонных гранях призмы.

Роторная косилка для окашивания каналов работает следующим образом. При движении трактора вместе с рамой брус опорами копирует рельеф поверхности откоса. Механизм подъема ножа в виде силового гидроцилиндра позволяет брусу свободно поворачиваться вокруг соосных шарниров. Этим обеспечивается равномерное вращение выходного вала конического редуктора и цапфы ножа. Направление вращения ножа обеспечивает перемещение резцов на периферийных кромках пакета дисков снизу вверх. Брус наклоняет стебли сорной растительности в направлении движения трактора. при наклоне комлевой части стеблей в них изгибом создаются критические деформации растительных волокон. Напряженные волокна стеблей сорных растений срезаются режущими кромками на наклонных гранях резцов. За счет оптимального положения бруса над ножом стебли переваливаются через него и сбрасываются периферийными кромками дисков. Наклон дисков с оси вращения ножа обеспечивает повторное срезание стерни, снижая ее выступающую часть над поверхностью откоса. Дисками при вращении ножа стебли принудительно сталкиваются с бруса, освобождая его для наклона последующих стеблей.

Таким образом производится срезание сорных растений. Совокупное размещение бруса и ножа обеспечивают устойчивое выполнение технологического процесса. Уравновешенный нож с острыми режущими кромками на резцах обеспечивают высокое качество среза при наименьших энергозатратах на больших рабочих скоростях поступательного перемещения трактора. При механическом повреждении резцов, их демонтируют с фланцев. На месте изношенных дисков устанавливают новые из комплекта ЗИП роторной косилки.

Подана заявка на изобретение.
