Результат выполнения конструкторской разработки.

Выключатель-разъединитель ВРР является альтернативой рубильникам рубящего типа. Состоит из полюса 1 (см. рис), рукоятки 2, привода 3, кронштейна 4, приводного вала 5, винтов 6,8,10 защитного кожуха 7, удлинительного вала 8.

В аппарате применена роликовая контактная система, защищенная свидетельством РФ №1003 на полезную модель. Контактная часть аппарата не требует обслуживания в процессе эксплуатации. Стабильность и надежность контактов обеспечивается благодаря серебряному покрытию контактных поверхностей и отсутствию его износа за счет отсутствия в контактах трения скольжения (при движении в контакте ролики накатываются на контактные поверхности).

Рабочие контактные поверхности защищены от воздействия дуги при коммутации за счет конструктивного выполнения токопроводящих шин (вход и выход из контакта происходит по нерабочим поверхностям). Улучшенная коммутационная способность аппарата при тяжелых режимах коммутации за счет двойного разрыва цепи, применения механизма быстродействия независимого действия и дугогасящих камер.

Безопасность обслуживающего персонала обеспечивается за счет закрытого корпуса аппарата, выполненного из термо-искростойкого компонора, и применения рукоятки привода со встроенной блокировкой отключенного положения навесными замками.

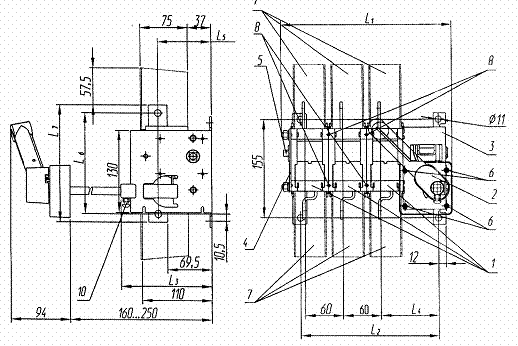

Рис. Выключатель-разъединитель с передней смещенной рукояткой привода зависимого действия
