Результат выполнения конструкторской и технологической разработок.

Известна резьбовая оправка для закрепления деталей по отверстию, состоящая из хвостовика и рабочей части.

Предлагаемая резьбовая оправка отлича­ется от известных тем, что рабочая часть ее выполнена в виде наклонного к оси хвостовика стержня, на котором нарезана резьба, соосная этой оси.

Такая конструкция оправки обеспечивает сокращение времени установки и снятия детали.

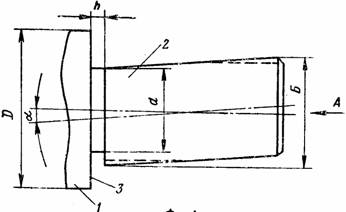

На рис. 1 изображена предлагаемая оправка; на рис. 2 - вид по стрелке А на рис. 1.

Оправка представляет собой хвостовик 1 и рабочую часть 2.

Оправка крепится на станке хвостовиком 1 и имеет торец 3 . На рабочей части 2 выполнена резьба Б , предварительно нарезанная на всей длине и обточенная под угломa(не более 8°) к оси хвостовика так, что только на концах рабочей части остались неполные резьбовые витки. Между хвостовиком и рабочей частью выполнена канавка диаметромdи ширинойh.

Деталь с резьбовым отверстием поворачивается на уголaк оси хвостовика и свободно надевается на резьбовой стержень без завинчивания и только после упора в торец 3 , перпендикулярный оси хвостовика, затягивается на резьбе. Для снятия детали достаточно слегка повернуть ее в обратную сторону и перекосить на уголa. Время установки и снятия детали значительно сокращается.

Для установки деталей массой до 10 кг, диаметр резьбы не ограничен.

Рис. 1

Рис. 2
