Результат выполнения технологической разработки.

Цель изобретения - повышение производительности и точности балансировки.

Указанная цель достигается тем, что приспособление для статической балансировки тел вращения, содержащее планшайбу, закрепляемую на шпинделе токарного станка, оправку, сменную втулку с фланцем, установленную на оправке с возможностью поворота вокруг своей оси, снабжено стержневым фиксатором, закрепленным на планшайбе, фланец втулки выполнен с радиальными пазами, с которыми периодически взаимодействует фиксатор, а оправка выполнена в виде эксцентричного валика с коническим хвостовиком, предназначенного для закрепления в шпинделе токарного станка.

На рис. 1 изображено приспособление для статической балансировки; на рис. 2 - вид А на рис.1.

Приспособление содержит планшайбу 1.закрепленную на шпинделе 2 токарного станка, оправку 3, сменную втулку 4 с фланцем 5, установленную на оправке 3 с возможностью поворота вокруг своей оси. Приспособление снабжено стержневым фиксатором 6, закрепленным на планшайбе 1. Фланец 5 втулки 4 выполнен с радиальными пазами 7, с которыми периодически взаимодействует фиксатор 6, а оправка 3 выполнена в виде эксцентричного валика 8 с коническим хвостовиком 9, предназначенным для закрепления в шпинделе 2 токарного станка.

Приспособление работает следующим образом.

Тело 10 вращения центральным отверстием надевается на втулку 4. Из-за неравномерного распределения массы тело 10 вместе с втулкой 4 с фланцем 5 поворачивается вокруг своей оси так, что наиболее тяжелая сторона оказывается внизу. Так как удаление металла, вызывающего дисбаланс на теле. 10 (рис.1) производится с внутренней стороны 11 (на нерабочей поверхности), оператор поворачивает тело 10 с втулкой 4 на 180°так, чтобы наиболее тяжелый участок тела 110 оказался противоположным наиболее удаленной от оси шпинделя 2 станка ступени эксцентричного
валика 8. В таком положении втулка 4 с телом 10 вращения фиксируется путем ввода стержневого фиксатора 6 в ближайший паз 7 во фланце 5 втулки 4. При отключении станка вращение шпинделя 2 передается эксцентричному валику 8, а через фиксатор 6- втулке 4 с телом 10 вращения.

В результате эксцентричного расположения тела 10 по отношению к оси шпинделя 2 тело 10 будет набегать наиболее тяжелым участком на подводимый резец (не показан). При этом удаляется избыток металла. Затем станок выключается, фиксатор 6 выводится из паза 7 фланца 5 втулки 4 и определяется степень неуравновешенности тела 10 путем крепления к фланцу 5 противовесов (не показаны). Операции повторяются до тех пор, пока тело 10 не будет отбалансировано до состояния безразличного равновесия,

Снабжение приспособления стержневым фиксатором, закрепленным на планшайбе, выполнение фланца втулки с пазами, с которыми периодически взаимодействует фиксатор, и выполнение оправки в виде эксцентричного валика с коническим хвостовиком позволили повысить точность и производительность балансировки. Возможность балансировки рабочих колесЖдо 500 мм

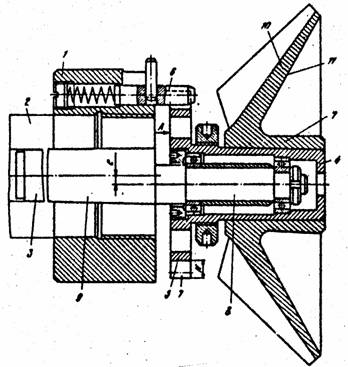

Рис. 1

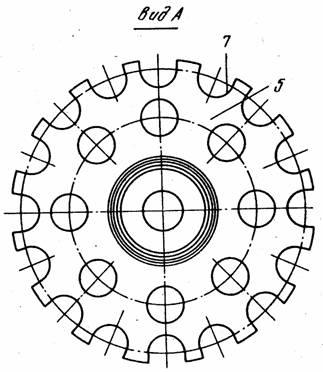

Рис. 2
