Результат выполнения конструкторской и технологической разработок.

Цель - увеличение срока службы футеровочной плиты и упрощение ее конструкции.

Поставленная цель достигается тем, что в футеровочной плите с рабочей поверхностью волнового профиля, содержащей стальную основу и армирующие вставки в виде усеченных конусов из белого аустенитного чугуна, закрепленные в стальной основе с шагом, кратным 1,5-3,0 их максимального диаметра, лежащего в пределах 30-70 мм, армирующие вставки закреплены в стальной основе заподлицо с рабочей поверхностью, а ряды вставок наклонены к направлению движения рудной массы на величину 1,0-2,0 шага простановки.

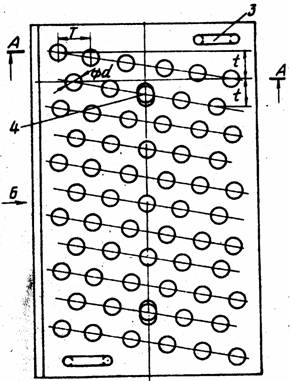

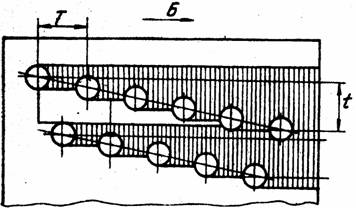

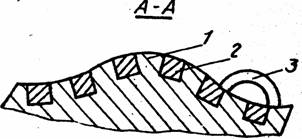

На рис. 1 показана футеровочная плита (сечение А-А); на рис. 2 - футеровочная плита с волновой рабочей поверхностью, армированная вставками из износостойкого чугуна, общий вид; на рис. 3 - схема защитного влияния износостойких вставок футеровки на износ стальной основы в зависимости от их расположения по отношению к направлению потока абразивной рудной массы.

Футеровочная плита состоит из стальной основы 1 волнового профиля, армирующих вставок 2 в виде усеченных конусов из износостойкого сплава.

Плита снабжена монтажными петлями 3 и отверстиями 4 для монтажного крепления к барабану с помощью болтовых соединений.

Армирующие вставки 2 закреплены в стальной основе 1 с шагом простановки Т, равным 2-3 диаметрам вставок. Ряды вставок 2 наклонены к направлению Б движения потока рудной массы на 1,0-2,0 шага простановки Т.

Футеровочная плита работает следующим образом.

Перед запуском мельницы в эксплуатацию производят загрузку мелющих тел. Мелющие тела, например, для стержневых мельниц представляют собой стальные стержни диаметром 100-125 .мм и длиной немногим меньше самой мельницы.

Загрузка мелющих тел производится в пределах 40-50 % объема барабана, т.е. от 60 до 275 т в зависимости от размеров мельницы.

После загрузки мелющих тел и предва­рительной обкатки мельницы на холостом ходу в течение нескольких часов дополни­тельно подтягивают болтовые крепления футеровок.

При работе мельницы на холостом ходу ударные нагрузки на футеровочные плиты максимальные.

Износостойкие вставки, закрепленные в стальной основе заподлицо с рабочей поверхностью, менее подвержены ударам при загрузке мелющих тел, при обкатке на холостом ходу, а также в период эксплуатации, а расположение вставок рядами с наклоном к направлению потока рудной массы на величину 1,0-2,0 шагов их установки, благодаря действию теневого эффекта защищает основу металла от износа, т.к. при наклоне рядов вставок каждая отдельно стоящая износостойкая вставка смещена от ручьевого потока рудной массы на некоторую величину и защищает часть поверхности основы от абразивного износа.

Примеры конкретного выполнения устройства приведены в таблице. Футеровочная плита содержит основу из высокомарганцевой стали марки 1210 Г1ЗЛ и армирована вставками из белого аустенитного чугунам марки 250ґ28Н2. Армирующие вставки имеют форму усеченного конуса, меньше основание которого распо­ложено на рабочей поверхности стальной основы заподлицо с ней.

Вставки диаметром 50 мм закреплены в стальной основе с шагом 75 мм и расположены рядами, наклоненными к направлению движения рудной массы (направление движения рудной массы параллельно меньшей стороне плиты) на 75 мм.

Армирующие вставки расположены по диагонали прямоугольного треугольника, большая сторона которого совпадает с направлением движения рудной массы, меньшаяtравна шагу простановки Т.

Уменьшение наклона ряда армирующих вставок (менее одного шага простановки) приводит к незащищенности части рабочей поверхности основы в междурядье.

В случаях расположения армирующих вставок с наклоном рядов более двух шагов из расстановки приводит к появлению свободных зон основы незащищенными от износа.

Технико-экономическая эффективность использования футеровочной плиты состоит в существенном увеличении срока службы футеровок и упрощении конструкции футеровочных плит.

Эксплуатация мельниц с футеровками предложенной конструкции позволит потребителям снизить текущие затраты на ремонт и восстановление.

Таблица

Рис. 1

Рис. 2

Рис. 3
