Результат выполнения конструкторско-технологической разработки.

В процессе работы двигателя гидросистемы масла претерпевают изменения под действием кислорода воздуха и температур на поверхностях трения. Старения масел сопровождается накоплением в масле эксплуатационных примесей, изменяющих их оптические плотности. Прибор измеряет оптическую плотность масел прямым фотометрированием.

В зависимости от степени загрязнения масла на фотоприемник падает различный световой поток, возбуждающий в нем соответствующий ток. Браковочный показатель качества масел устанавливается экспериментально на машине трения по их противоизносным и противозадирочным свойствам.

Прибор включает в себя механический и измерительные блоки. Механический блок представляет собой (см. рис.) корпус 1, в щелевые отверстия которого устанавливаются фотометрические кассеты 2, разделенные перегородкой. Перегородка имеет два взаимно перпендикулярных отверстия; в одно вставляется втулка 3 с источником света 4, а на торцах другого устанавливаются светофильтры 5. Крышки 6 на торцах корпуса выполняются с центральным отверстием, в котором монтируется стекло 7. Отверстия имеют выступающую резьбовую часть для установки маховичка 8, осуществляющего фиксацию кассет. В центральных отверстиях крышек на одинаковом расстоянии от источника света посредством втулок 9 крепятся фотоприемники 10.

Настройка кассет на определение толщины фотометрируемых слоев осуществляется при помощи микрометра часового типа.

Измерительный блок представляет собой корпус, в который вмонтирована плита с измерительной схемой, включающей стабилизатор источника света, дифференциальный усилитель фототока, измерительный мост, блок питания , а также силовой трансформатор.

Эффективное использование прибора достигается как при стационарном, так и мобильном вариантах применения. Стационарный вариант предусматривает контроль за качеством проведения техобслуживания масляной системы и степенью ее загрязнения. При мобильном варианте замеряются текущие значения параметров, характеризующих качество масла в двигателях, и по браковочному показателю определяются момент замены масла.

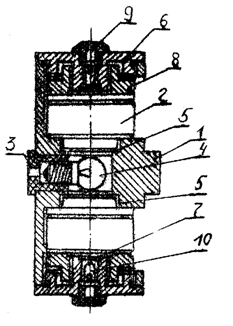

Рис. Механический блок прибора АМ-2К
