Номер 29-168-04 |
|||
|
Наименование проекта Вакуумные выключатели типов ВБЧ-СЭ-10-20, ВБЧ-СП-10-20 |
|||
|
Назначение Коммутация электрических цепей при нормальных и аварийных режимах |
|||
|
Рекомендуемая область применения Предприятия электротехнической промышленности, энергетики, металлургии |
|||
|
Описание

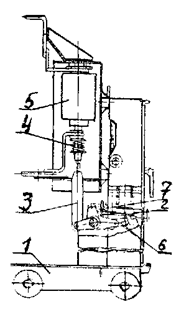

Описание к ИЛ № 29-168-04 Результат выполнения конструкторско-технологической разработки. Выключатель предлагаемой конструкции (см. рис.) состоит из основания 1, электромагнитного привода 2, вала 7, на котором установлен механизм свободного расцепления 6, вакуумных дугогасительных камер 5, связанных через узлы поджатия 4, изоляционные тяги 3 с валом выключателя. Устанавливаются выключатели в шкафы комплектных распределительных устройств экскаваторов, нефтебуровых установок, передвижных электростанций, а также других установок, отвечающих техническим требованиям на выключатели. Принцип действия таких выключателей основан на гашении электрической дуги, возникающей при размыкании контактов в вакуумных дугогасительных камерах (ВДК); он включается за счет тягового усилия электромагнита включения, а отключается - за счет энергии, запасенной пружинами узлов поджатия и пружиной отключения при включении.
Рис. Вакуумный выключатель |
|||
|
Преимущества перед известными аналогами Преимуществом предлагаемой конструкции является большая коммутационная износостойкость при номинальных токах и токах короткого замыкания. Пожаро- и взрывоопасность |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике выключателей |
|||
|
Технико-экономический эффект Снижение эксплуатационных затрат в 3 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 08.10.2004 |
