Описание к ИЛ № 29-166-04

Результат выполнения конструкторско-технологической разработки.

Свайный фундамент (см. рис.) включает в себя ростверк 1 и железобетонную сваю, которая в верхней части имеет наружную оболочку 3, установленную относительно ее ствола с зазором, заполненным теплоизоляционным негигроскопичным материалом 4.

При этом верхние и нижние торцы оболочки и заполнение расположены на расстоянииhот поверхности грунта, превышающем наибольший размер поперечного сечения ствола в 2 -2,4 раза.

При эксплуатации сваи в весенний и осенний периоды в результате заполнения зазора между оболочкой и стволом теплоизоляционным материалом значительно сокращается величина амплитуды колебаний температуры бетона в зоне возможной морозной деструкции.

В результате температура бетона в указанной зоне имеет значительное отклонение от значения среднесуточной температуры наружного воздуха, что сокращает до минимума количество циклов оттаивания и замерзания бетона. Величинаhрасстояния верхних и нижних торцов оболочки и заполнения от поверхности грунта установлена экспериментально на гидроинтеграторе.

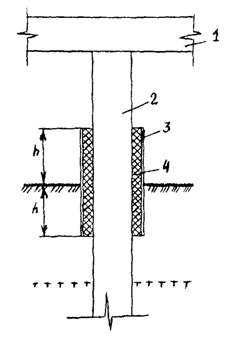

Рис. Устройство свайных фундаментов на вечномерзлом грунте
