Описание к ИЛ № 29-161-04

Результат выполнения НИР.

Предлагаемая машина включает в себя (см. рис.) раму 1, представляющую собой сварную конструкцию коробчатого сечения, конический редуктор с двумя выходными валами, карданную передачу 3, предназначенную для передачи крутящего момента от ВОМ трактора к редуктору, предохранительную муфту 4, цепную передачу 5, звездочки 6, сепарирующие роторы 7, расположенные по вогнутой линии, два боковых ножа 8 и один средний нож 9, плоскорез 10, клин 11, играющий роль опорной лыжи, боковину 12, кожух отражательный 13, тягу жесткую 14, тягу телескопическую 15, кожух защитный 16, отвал 17 и кронштейн вертикальный 18.

Машина работает следующим образом. Вертикальные ножи и плоскорез вырезают две ленты пластов. Первый ротор 7 поднимает пласты «на себя». Затем пласты перемещаются поверх роторов, которые воздействуют на него снизу и рыхлят почву. Первый ротор рыхлит нижний слой пласта, второй - средний слой, а третий - верхний. При таком воздействии роторов на пласт производится рыхление почвы без перемешивания горизонтов.

Расстояние между барабанами соседних роторов не превышает 50 мм.

Древесные корни диаметром менее 50 мм проваливаются вниз вместе с частицами почвы, а корни большого диаметра перемещаются дальше и третьим ротором отбрасываются на отражательный кожух и по его поверхности скатываются за пределы обрабатываемой полосы.

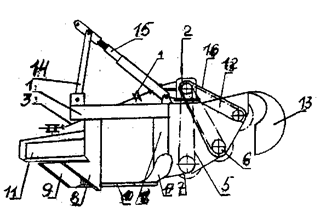

Рис. Машина для послойного фрезерования лесных почв
