Номер

29-159-04

Наименование проекта

Поворотная бадья

Назначение

Транспортирование сыпучих и мелкокусковых материалов

Рекомендуемая область применения

Предприятия черной и цветной металлургии, химической промышленности, промышленности строительных материалов на транспортно-погрузочных работах

Описание

Описание к ИЛ № 29-159-04

Результат выполнения конструкторско-технологической разработки.

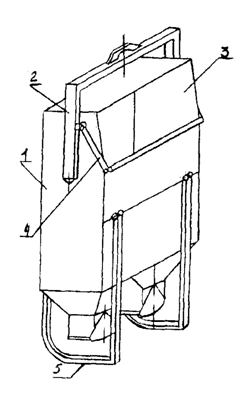

Бадья предлагаемой конструкции (см. рис.) состоит из корпуса 1 с загрузочным проемом в боковой его части и выгрузочным отверстием в днище, траверсы 2, шарнирно закрепленной на корпусе, шарнирной крышки со щитками 3, тяги 4, шарнирно связанной с траверсой и крышкой, затвора, перекрывающего выгрузочные отверстия, полозьев 5.

При загрузке бадья устанавливается горизонтально, траверса откидывается и посредством тяги открывает крышку. После загрузки с помощью грузоподъемного механизма бадья поднимается за траверсу, при этом корпус поворачивается, а крышка, связанная с траверсой тягами, перекрывает загрузочное окно.

Рис. Поворотная бадья

Преимущества перед известными аналогами

Отличительной особенностью конструкции является то, что она снабжена крышкой со щитками, укрепленной на крышке так, что при повороте бадьи крышка перекрывает загрузочный проем, а это дает возможность максимально заполнять объем бадьи

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике бадьи

Технико-экономический эффект

Повышение производительности труда в 2,5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.09.2004
