Номер 29-140-04 |
|||
|
Наименование проекта Центробежная мельница-активатор |
|||
|
Назначение Механическая активация и тонкое измельчение твердых тел в непрерывном режиме |
|||
|
Рекомендуемая область применения Производство строительных материалов в горнорудной, металлургической, химической отраслях промышленности, а также для измельчения металлической стружки, полученной при механической обработке; в сельском хозяйстве для измельчения удобрений |
|||
|
Описание Результат выполнения конструкторско-технологической разработки. Предлагаемая мельница (см. рис.) состоит из рамы 1, электродвигателя 2, корпуса 3, для внутренней поверхности которого с определенным интервалом по всей длине закреплены ребра, а на крышке крепится питатель мельницы, состоящей из бункера 4 и шнека 5, жестко скрепленного с ротором 6. Ротор установлен на подшипниковых опорах 7 в корпусе мельницы и представляет собой полый цилиндр, перфорированный отверстиями, равными по диаметру мелющим шарам. Подпитка шаровой загрузки осуществляется через отверстие крепления шнека при снятом питателе. Обработанный в мельнице материал собирается в бункере 8, Для направленного перемещения измельчаемого материала вдоль корпуса мельницы и для снижения износа рабочих органов, а также с целью включения в работу всей поверхности корпуса отверстия на роторе размещены по винтовой линии. Принцип работы мельницы заключается в следующем. Исходный материал из бункера с помощью шнека поступает в полость ротора, где происходит предварительное измельчение, затем материал попадает в кольцевое пространство между наружной поверхностью ротора и внутренней поверхностью корпуса мельницы. Происходит следующая ступень измельчения. Измельченный материал удаляется из корпуса в бункер.

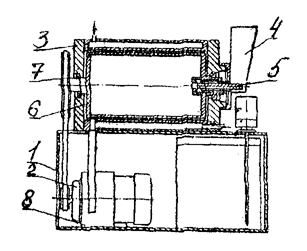

Рис. Центробежная мельница - вентилятор |
|||
|
Преимущества перед известными аналогами Материал не налипает на шары, стенки ротора и корпуса вследствие высокой частоты ударов шаров и механических колебаний конструкции мельницы, что особенно важно при обработке материалов с повышенными адгезионными свойствами |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается стабильная работоспособность при эксплуатации |
|||
|
Технико-экономический эффект Сокращение времени измельчения исходных материалов в 40-60 раз |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 29.07.2004 |
