Номер

29-118-04

Наименование проекта

Реакционная камера для напыления дисперсных материалов

Назначение

Получение, обработка и напыление дисперсных материалов плазмохимическим способом

Рекомендуемая область применения

Машиностроительная, приборостроительсная и электротехническая промышленности для повышения коэффициента использования порошка

Описание

Описание к ИЛ № 29-118-04

Результат выполнения конструкторско-технологической разработки.

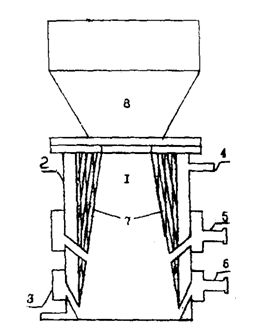

Реакционная камера представляет собой (см. рис.) емкость 1 в форме усеченного конуса и заключена в рубашку 2. В промежуток между камерой и рубашкой через штуцеры 3, 4 подается и отводится охлаждающая жидкость. Отсос разогретых газов и газообразных продуктов реакции осуществляется через патрубок 5. При необходимости через патрубок 6 вводится защитный газ. С целью уменьшения перепада температур в поперечном сечении внутренняя часть камеры выполнена из графитовых вкладышей 7.

Реакционная камера соосно состыковывается с плазмотроном 8. Конденсированные соединения (жидкость, газовзвесь порошка) подаются в плазмотрон 5, попадают в поток низкотемпературной плазмы, а затем в емкость, где осуществляется взаимодействие реагентов.

Рис. Реакционная камера

Преимущества перед известными аналогами

Констр-ция обеспечивает равномерный нагрев реагентов по сечению потока; позволяет регулировать или устранять воздействие струи на напыляемую поверхность; создает защитную атмосферу в зоне напыления; повышает коэффициент использов-я порошка

Стадия освоения

Внедрено в производство

Результаты испытаний

Обспечивается получение стабильных результатов

Технико-экономический эффект

Повышение использования порошка в 2,5 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.06.2004
