Номер 29-113-04 |
|||
|
Наименование проекта Устройство для улавливания и сжигания газов алюминиевого электролизера |
|||
|
Назначение Улавливание и сжигание газов алюминиевого электролизера |
|||
|
Рекомендуемая область применения Цветная металлургия при производстве алюминия электролитическим способом |
|||
|
Описание
Описание к ИЛ № 29-113-04 Результат выполнения НИР. Устройство включает в себя (см. рис.) горелку, состоящую из цилиндров 1 и 2. В цилиндре 2 имеются щели для подсоса воздуха 3. В зоне над верхней кромкой щелей на стыке верхнего и нижнего цилиндров 1, 2 имеется уступ 4. Нижним цилиндром 2 меньшего диаметраd нгорелка установлена на приливе газосборного колокола 5 с диаметром отверстияd п. Верхний цилиндр 1 горелки с диаметромd вчерез отверстие в горизонтальной торцевой стенке 6 соединен с системой газоходов 7. Устройство работает следующим образом. Под воздействием разряжения, создаваемого дымососом, анодный газ через прилив газосборного колокола 5 поступает в нижний цилиндр 2 горелки и смешивается с подсасываемым через щели 3 воздухом. При резком расширении диаметра горелки газовоздушный поток отклоняется в сторону стенок большого цилиндра 1, образуя завихрения, способствующие дополнительному перемешиванию анодного газа и воздуха и более интенсивному и полному горению. Продукты горения через выходное отверстие горелки удаляются в систему газоходов 7. Несгоревшие частицы смолы, не попавшие в поток удаляемых из горелки продуктов горения, ударяются о торцевую стенку 6, оседают и подвергаются повторному дожиганию.

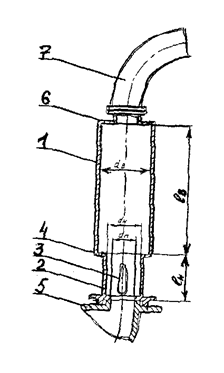

Рис. Устройство для улавливания и сжигания газов алюминиевого электролизера |
|||
|
Преимущества перед известными аналогами В отличие от аналогов горение устойчиво даже в период обработки ванн, когда они разгерметизированы и в горелку поступает минимальное количество анодного газа |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Отмечена высокая стабильность работы. Стабильность горения обусловлена дополнит. турбулизацией газовоздушного потока и интенсивным перемешиванием вследствие внезапного его расширения при переходе из нижнего в верхний цилиндр горелки |
|||
|
Технико-экономический эффект Снижение содержания Со в продуктах дожигания в 2,37 раза, а смолистых веществ в 1, 17 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 15.06.2004 |
