Номер 29-115-04 |
|||
|
Наименование проекта Челюстной захват для лесоматериалов |
|||
|
Назначение Захват и транспортировка лесоматериалов на различных типах погрузочных площадок |
|||
|
Рекомендуемая область применения Предприятия лесной и деревообрабатывающей промышленности, а также в подготовительных отделениях предприятий целлюлозно-бумажной, биохомической промышленности |
|||
|
Описание
Описание к ИЛ № 29-115-04 Результат выполнения конструкторско-технологической разработки. Челюстной захват представляет собой (см. рис.) установленную на самоходном шасси 1 поворотную в вертикальной плоскости стрелу 2, на концах которой закреплены нижние 3 и верхние 4 челюсти. Передние концы нижних челюстей жестко соединены между собой горизонтальной призмой 5, которая выполнена в виде направленного вперед клина. Поворот стрелы и нижних челюстей осуществляется гидроцилиндрами 6, 7. Захват работает следующим образом. При движении самоходного шасси нижние челюсти направленным вперед клином призмы внедряются в штабель лесоматериала. Стволы лесоматериала скользят по боковым кромкам 8 горизонтальной призмы, занимая при дальнейшем движении горизонтальное положение на опорной поверхности призмы и нижних челюстей. После внедрения в штабель нижние челюсти захвата посредством гидроцилиндров поворачиваются, отделяя пачку лесоматериалов от штабеля и фиксируя ее в захвате. Затем стрела поворачивается, и пачка лесоматериалов транспортируется к месту разгрузки. Габаритные размеры захвата 1460х2327х1155 мм. Масса 450 кг.

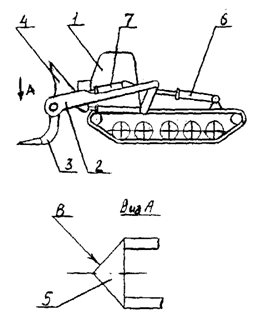

Рис. Челюстной захват для лесоматериалов |
|||
|
Преимущества перед известными аналогами Наличие призмы, выполненной в виде направленного вперед клина, позволяет повысить производительность лесопогрузчика за счет ускорения процесса забора лесоматериала из беспрокладочного штабеля |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Обеспечивается стабильная работоспособность при эксплуатации |
|||
|
Технико-экономический эффект Снижение затрат, связанных с оборудованием погрузочных площадок в 2, 5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 15.06.2004 |
