Результат выполнения конструкторской разработки.

Применяемые системы и устройства для анаэробной (без доступа кислорода воздуха) переработки навоза - «КОБОС», АПН-100, ТС-50 и др. -недостаточно эффективны из-за наличия в их конструкции большого количества разрозненных емкостей и резервуаров, в которых перерабатывается навоз в различных фазах и состояниях, что приводит к большим потерям тепла и сильно усложняет поддержание в них стабильной температуры в строгом соответствии с технологическим регламентом.

Предложена новая конструкция устройства по переработке навоза, так называемый «робот-червяк», состоящий из одной длиннодистанционной емкости-реактора, в которой для качественной переработки навоза легко обеспечивается заданный температурной режим при полной автоматизации производства.

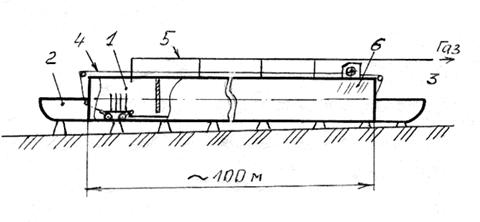

На рисунке показан общий вид робота-червяка.

Эта конструкция состоит из одной цельной емкости-реактора 1,приемного резервуара 2, отстойника 3, транспортно-перемешивающего устройства 4, системы газосбора 5, и системы электроподогрева 6.

Емкость-реактор выполнен из нескольких секций стальных труб большого диаметра, соединенных в большую плеть, длина которой может достигать 100 и более метров. Между секциями расположены глухие несплошные (имеется проем в нижней части) переборки. Внутри каждой секции размещена тележка на колесах, оснащенная перемешивающими пластинами. Все тележки внутри реактора соединены между собой стальным канатом (тросом), который приводится в возвратно-поступательное движение тросовой лебедкой, установленной снаружи на корпусе реактора.

В систему электроподогрева входят нагревательные кабели «Теплофол», установленные поверх корпуса реактора, термодатчики и термостат, обеспечивающие автоматическое поддержание температурного режима в полости реактора робота-червяка.

При использовании комплекса «БИОГАЗ», оснащенного автоматической системой регулирования температуры ССТ выход продукции газа составит:

·Метана - 300 000 м.куб/год

·Жидких удобрений - 6 650 м.куб./год

·Твердых (гранулированных) удобрений - 350 тонн

·Биокомпост - 500 тонн.

Оптовая стоимость реализации метана - З,5 руб/куб

Годовой доход от реализации по газу составит - 1 050 000 руб;

Рыночная стоимость 1 литра жидких удобрений принимается - 3,5 руб

Годовой доход от реализации жидких удобрений - 23 550 000 руб.

Реализация твердых гранулированных удобрений при (при цене за 1 кг удобрений на мировом рынке - от 3 до 5 доллара США) - принимается для расчетов - 3 долл.

Годовой доход от реализации твердых удобрений - 35 000 000 руб

Реализация биокомпоста по рыночной цене - 3 руб./кг
