Результат выполнения конструкторской разработки.

Известные схемы обогрева теплиц (водяное или воздушное) требуют большого расхода стандартного топлива - газа, дров, угля - и к тому же они малоэффективны из-за сложного регулирования температурного режима воздушной среды в теплицах.

Предложена новый высокоэффективный способ обогрева помещения теплиц при помощи электрокабельной системы «Теплофол».При этом используется новая электрическая схема установки элементов в системе «Теплофол».

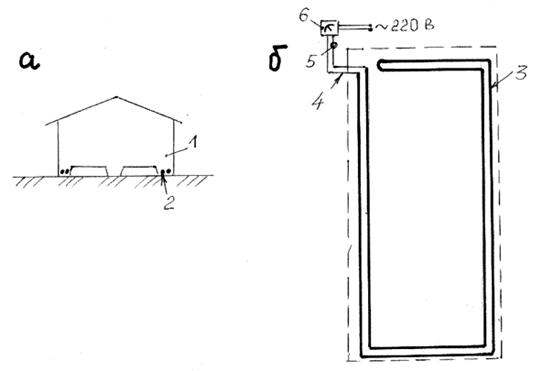

По новой схеме (см.рисунок) в теплице 1 нагревательные электрокабели 3 системы «Теплофол» устанавливаются в полу, а датчик 5 измерения температуры нагрева кабелей и термостат 6, регулирующий уровень нагрева кабелей, устанавливают на стене внутри стандартных коробок. Конструктивно сам датчик размещен в полости коробки внутри специального полукольца, выполненного из части нагревательного кабеля, концы которого соединены с сетевым питающим электропроводом, а коробка заполнена специальным материалом, соответствующим по теплопроводности материалу пола. При этом датчик так же, как и в системе «Теплофол» соединен с проводом, входящим в систему термостата.

Требуемое питающее напряжение в сети 220 В. Потребляемая электрическая мощность на обогрев теплицы регулируется в пределах от 10-15 % до 100% установленной мощности с использованием автоматического термостата, входящего в комплект системы «Теплофол».
