Результат выполнения конструкторской разработки.

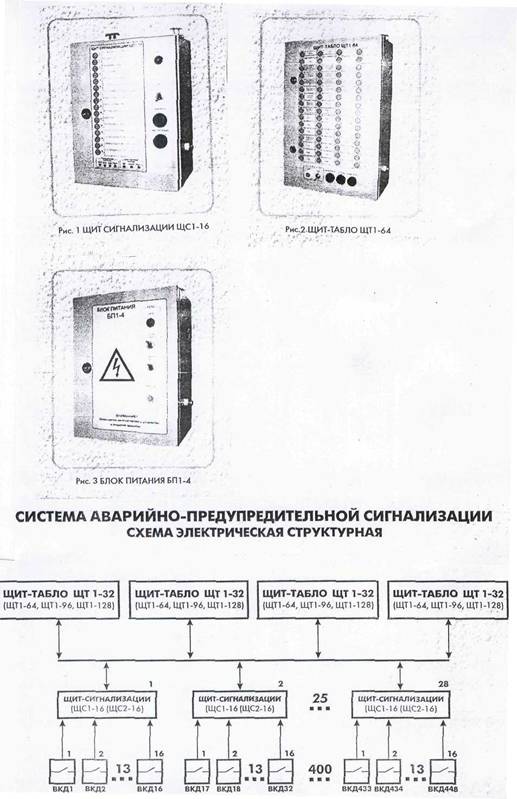

САПС представляет собой локальную сеть с САn-интерфейсом и программируемой конфигурацией.

В состав САПС входят:

- щит сигнализации ЩС1-16. Обрабатывает до 16 входных контактных датчиков (ВКД) с включением-отключением собственной индикации в функции срабатывания ВКД и формированием управляющего сигнала на включение внешней звуковой сигнализации. Формирует до 4 обобщенных сигналов по признакам пользователя;

- щит сигнализации ЩС2-16. Обрабатывает до 16 ВКД и формирует управляющие сигналы на включение внешней свето-звуковой сигнализации. Формирует до 4 обобщенных сигналов по признакам пользователя;

- щит-табло ЩТ1-32 (ЩТ1-64, ЩТ1-96,ЩТ1-128). Выводит на собственную индикацию до 32 (64,96,128) сигналов о срабатывании ВКД;

- блок питания БП1-4. Формирует из напряжения переменного тока 220В 50Гц или из напряжения постоянного тока 24В (от аккумуляторных батарей) напряжение постоянного тока 24В для питания щитов САПС. Один блок обеспечивает питанием 4 щита. Максимальное количество щитов сигнализации (ЩС1-16 или ЩС2-16), которые могут входить в состав САПС до 28, максимальное количество щитов-табло (ЩТ1-32,ЩТ1-64, ЩТ1-96 или ЩТ1-128) до 4. Щиты-табло могут быть выполнены в виде панелей, встраиваемых в судовые пульты.

САПС обеспечивает:

- обработку до 448ВКД

- световую индикацию - до 960 световых индикаторов, управляемых в функции срабатывания ВКД

- включение-отключение внешней звуковой сигнализации при срабатывании ВКД

- индивидуальную настройку опций для каждого ВКД

- тип контакта нормально-замкнутый или нормально-разомкнутый

- задержка срабатывания - 1с, 5с, 10с, 20с, 30с, 40с, 50с или 60с

- вид сигнализации аварийно-предупредительная или осведомительная

- цвет включаемого светового индикатора красный, желтый или зеленый

- формирование до 4 обобщенных сигналов для каждой группы из 16 ВКД

- квитирование срабатывания ВКД со щитов сигнализации или со щитов-табло

- передачу информации по последовательному каналу (витая пара проводов) от щитов сигнализации на щиты-табло верхнего уровня

- индивидуальную настройку каждого индикатора щитов-табло на любой ВКД

- хранение индивидуальных настроек в энергонезависимой памяти.

САПС рассчитана для эксплуатации на судах речного флота при температуре окружающей среды от минус 20 до 50 град.С
