Результат выполнения технологической разработки.

Устройство представляет собой вытянутые зонты 1 и 2 (см. рис.), установленные по кольцу ванной печи 3. Зонты 1 и 2 имеют всасывающие отверстия 4 шириной 20 мм с длиной равной длине полукольца. Всасывающие отверстия 4 заведены под крышку 5 печи и имеет длину 1530 мм. Зонты 1 и 2 имеют угол раскрытия 90°, отводящие трубы 6, 7, отстоящие от ограждения ванны на 310 мм. Расход воздуха в каждом зонте составил 1500 м ³/ч.

Устройство работает следующим образом. Выделяющееся тепло от печи, имеющей верхнее ограждение в виде крышки, вовлекается во всасывающую щель по кольцу печи. Так как отсос производится в зонт с углом в 90°, то обеспечивается равномерное удаление тепла по всей щели. Принятие отсоса в виде зонта обеспечивает плавное и устойчивое отведение тепла. Отводящие трубы отсосов расположены близко к печи, что не создает затруднений в обслуживании печи.

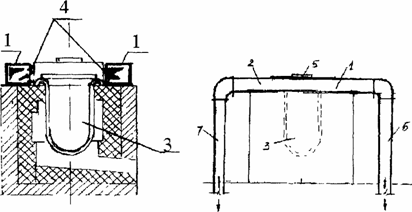

Рис. Устройство для удаления тепла от ванной печи
