Результат выполнения конструкторской разработки.

Металлическая крупка применяется с целью повышения производительности труда при автоматической сварке под слоем флюса толстолистовых конструкций с разделкой кромок.

Станок для изготовления металлической крупки

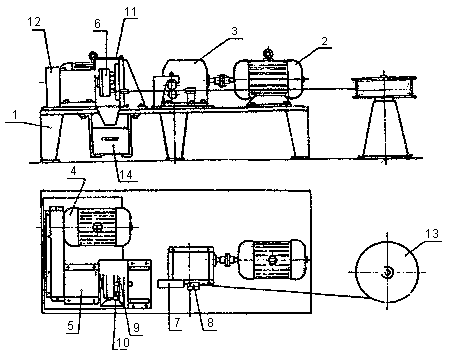

Станок для изготовления такой крупки (см. рис.) состоит из сварной рамы 1, на которой смонтирован привод подачи проволоки - 2, 3; барабана 6; привода вращения барабана с подшипниковым узлом - 4, 5; подающих роликов 7; направляющей 8; фильеры 9; ножа 10; защитных кожухов 11, 12; емкости металлической крупки 14; кассеты для проволоки 13.

Привод подачи проволоки состоит из червячного одноступенчатого редуктора 3 с передаточным отношением i = 60 и электродвигателя постоянного тока типа ПСТ-42. На выходном валу редуктора установлены подающие ролики 7, верхний из которых прижимной. Привод вращения барабана содержит асинхронный электродвигатель 4 (типа АО2-41 ), клиноременную передачу, подшипниковый узел 5 и барабан 6.

Станок работает следующим образом. На кассету 13 укладывается распакованная бухта проволоки Св-08Г2СЖ2,0 и ее свободный конец через направляющую 8 заправляется в подающие ролики 7 и фильер 9. Включается привод вращения барабана и после набора заданных оборотов включается привод подачи проволоки.

Процесс рубки проволоки осуществляется ножами (резцами), равномерно расположенными по окружности барабана. Режущая часть их оснащена твердосплавными пластинками по ОСТ 48-93-81.

Размер металлической крупки выбирается исходя из технологических требований.

Внедрение станка позволило повысить производительность процесса сварки толстолистовых соединений с разделкой кромок на 25 % и получить годовой экономический эффект около 4 тыс. рублей.
