Результат выполнения конструкторской разработки.

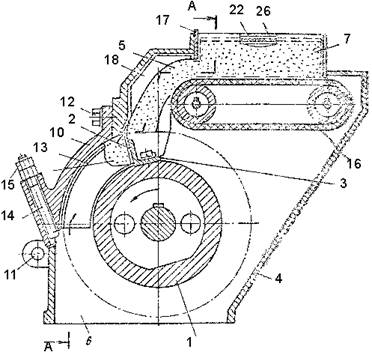

Конструкция пескометной головки представлена на рис. 1

Рис. 1

к Рис. 1

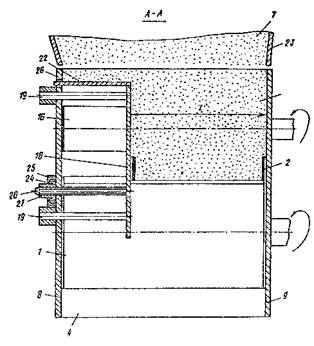

Рядная пескометная головка содержит приводной ротор 1 с ковшом 2 и держателем 3 ковша 2, кожух 4 с окнами для загрузки 5, выброса 6 формовочной смеси 7 и со стенками 8 и 9, крышку 10 кожуха 4, шарниром 11 связанную с ним и закрепленную болтами 12 направляющую дугу 13, закрепленную в крышке 10 болтами 14 и гайками 15, ленточный конвейер 16, шиберную заслонку 17, подвижную стенку 18 (рис. 2), жестко соединенную с направляющими 19, винты 20 с гайками 21 (рис. 2 показано по одной) и шибер 22, также жестко соединенный с подвижной стенкой 18 и перекрывающий собой доступ формовочной смеси 7 из бункера 23 (показан условно) на часть ленточного конвейера 16, находящуюся между подвижной стенкой 18 и ближайшей к ней стенкой 8 кожуха 4. При этом каждая гайка 21 имеет цилиндрический выступ 24, с помощью которого она фиксируется на стенке 8 кожуха 4 от продольного перемещения, имея однако свободу для вращения. Имеются стаканы 25, закрепленные на стенках 8, имеющих щелевое отверстие 26.

Работает пескометная головка следующим образом.

Перемещением подвижной стенки 18 создается ширина 1 потока формовочной смеси 7, равная длине ряда, необходимого для укладки в опоку. Перемещение подвижной стенки 18 осуществляется навинчиванием на винты 20 или свинчиванием с них гаек 21, имеющих возможность для вращения, но ограниченных в свободе продольного перемещения стаканами 25. Вместе с подвижной стенкой 18 перемещается шибер 22, входящий в щелевое отверстие 26 стенки 8 кожуха 4. Таким образом, подвижной стенкой 18 и шибером 22 закрывается часть ленточного конвейера 16 и тем самым на эту часть конвейера закрывается доступ формовочной смеси 7. Другой же частью ленточного конвейера 16, расположенной между подвижной стенкой 18 и стенкой 9 кожуха 4 будет формироваться поток формовочной смеси 7 с шириной равнойl. Так как подвижная стенка. 18 пересекает путь движения ковша 2 с держателем 3, необходимо установить последние, согласовав их размер с длиной требуемого рядаl, формовочной смеси 7 в опоке.

Пескометная головка универсальна, надежна и удобна в эксплуатации.
