Результат выполнения конструкторской разработки.

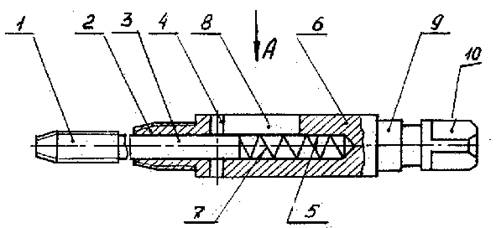

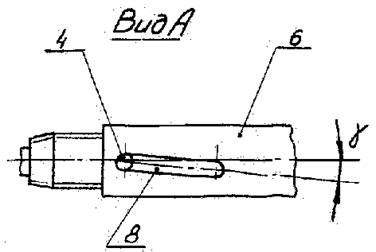

На рис. 1 показан предлагаемый метчик; на рис. 2 - вид А на рис. 1.

Рис. 1

Рис. 2

Метчик состоит из ступени 1 меньшего диаметра и ступени 2 большего диаметра. Ступень 1 имеет цилиндрический хвостовик 3, в котором установлен штифт 4. Хвостовик 3 входит в отверстие 5 корпуса 6 и подпружинен пружиной 7. В корпусе 6 имеется паз 8, выполненный глухим и расположен­ный под угломотносительно оси метчика, т.е. паз 8 выполнен по винтовой линии. Уголпаза выполнен равным углу подъема витка резьбы ступени 2 большего диаметра. Направление угла паза (винтовой линии) выполнено таким же, как направление резьбы метчика, т.е. у правого метчика - правое направление, у левого - левое. Корпус 6 имеет хвостовик 9 с квадратом 10.

Метчик работает следующим образом. Метчик, закрепленный в шпинделе станка, подводится к обрабатываемой детали. Первой в работу вступает ступень 1 меньшего диаметра. С помощью штифта 4 перемещается остальная часть метчика. Затем в работу вступает ступень 2 большего диаметра. Так как у ступени 2 шаг резьбы больше, чем у ступени 1, то ступень 2 перемещается в осевом направлении быстрее ступени 1.

Хвостовик 3 со штифтом 4 перемещается относительно отверстия 5 корпуса 6 постепенно, сжимая пружину 7. Штифт 4 перемещается по пазу 8. Благодаря тому, что паз 8 выполнен с тем же направлением, что и резьба на метчике, а также тому, что угол паза равен углу подъема витка резьбы ступени большего диаметра, тангенциальная составляющая силы резания уменьшается. Уменьшается также сила сопротивления (трения) методу штифтом 4 и стенками паза 8. Уменьшение этих сил приводит к уменьшению осевой силы резания, что, в свою очередь, способствует увеличению стойкости метчика, так как уменьшаются осевые нагрузки на зубья метчика и они реже выкрашиваются.

После получения резьбы в отверстиях метчику сообщают реверсы и он отводится от обработанной детали.

Наличие винтового паза с определенным углом позволяет уменьшить усилия резания и таким образом увеличить СТОЙКОСТЬ инструмента. .

Метчик может быть использован при получении резьбовых отверстий различного диаметра при высоких требованиях к их соосности.
