Результат выполнения конструкторской разработки.

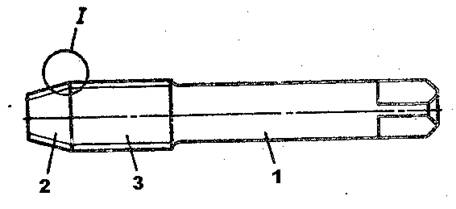

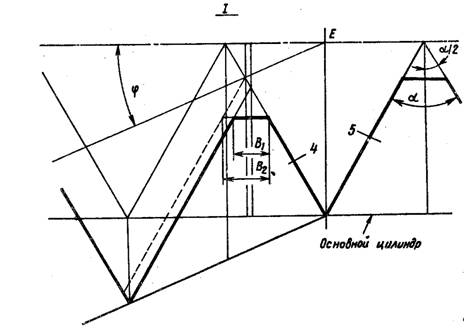

Конструкция предлагаемого метчика представлена на рис. 1 - общий вид. На рис. 2 дан узелiрис. 1.

Рис. 1

Рис. 2

Метчик состоит из хвостовика 1, заборной 2 и калибрующей 3 частей. На заборной части 2 витки 4 резьбы выполнены полнопрофильными с углом уклонапо наружному и внутреннему диаметрам. На вершинах витков 4 резьбы заборной части 2 выполнены площадки ширинойb₁, а на вершинах витков 5 калибрующей части 3 - площадки ширинойb₂, параллельные оси метчика.

Величиныb₁иb₂связаны соотношением:

гдеb₁- ширина площадок на вершинах витков заборной части;

b₂- ширина площадок на вершинах витков калибрующей части;

р - шаг резьбы метчика;

aугол профиля резьбы метчика;

- угол наклона витков заборной части.

При работе метчика витки заборной части начинают деформировать металл, выдавливая винтовую канавку, а витки калибрующей части окончательно формируют резьбу в детали. При этом за счет уменьшения ширины площадок на вершинах заборной части уменьшается площадь контакта с обрабатываемым металлом, что влечет за собой сниже­ние усилий пластического деформирования. Вследствие этого увеличивается стойкость витков заборной части, которые являются наиболее загруженными при обработке резьбы, а следовательно, возрастает стойкость всего метчика.
