Номер

08-056-04

Наименование проекта

Совершенствование навески катка - осветлителя для ухода за лесными культурами

Назначение

Модернизация навесного оборудования тракторной техники

Рекомендуемая область применения

Лесное хозяйство (лесхозы, лесокомбинаты)

Описание

Результат выполнения НИР.

Каток-осветлитель лесных культур широко применяется в лесном хозяйстве при уходе за молодняками, высаженными по рядовой схеме с постоянной величиной междурядий, согласованной с шириной захвата агрегата, составляющей 3,0-3,5 м. При этом используются катки с фронтальной или задней навеской на трактор. В случае применения фронтальной навески копирование неровностей катком в процессе работы невозможно. Задняя навеска позволяет копировать неровности путем установки раскосов с вилками, имеющими пазы. В лесхозах широкое распространение получила навеска НЗ-2, предназначенная для навешивания плугов, культиваторов и других орудий, не имеющих вращения в поперечно-вертикальной плоскости агрегата. Для обеспечения возможности копирования неровностей необходима модернизация навески. Возможность копирования неровностей может быть обеспечена путем установки между нижними тягами 1 и нижними кронштейнами 2 промежуточных тяг 3, имеющих возможность поворота в продольно-вертикальной плоскости. Схема навески катка на трактор приведена на рис. 1.

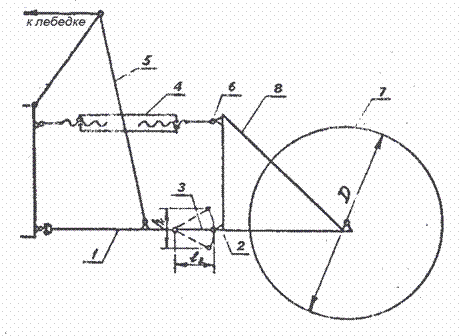

Рис. 1. Схема навешивания катка - осветлителя на трактор ТДТ - 55.

Навеска состоит из нижней 1 и верхней тяг 4 и подъёмных цепей 5. Верхний кронштейн 6 катка 7 присоединяется к верхней тяге 4, а нижние кронштейны 2 присоединяются к нижним тягам 1 с помощью промежуточных тяг 3. Путем изменения длины верхней тяги 4 рама катка-осветлителя 8 устанавливается в горизонтальном положении при расположении нижней 1 и промежуточной 3 тяг в одной плоскости.

Длина промежуточной тяги может быть определена из условия преодоления катком препятствий. Наиболее опасным является случай, когда каток наезжает на пень краем обода (рис. 2). При этом сила веса катка и инерционные силы действуют на навеску с наибольшим плечом относительно центра навески. Если навеска не обеспечивает возможности копирования, то в шарнирах возникают большие силы, разбивающие соединения шарниров кронштейнов. Для копирования неровностей нижние кронштейны должны иметь относительное смещение, определяемое по формуле:

гдеl-длина катка -осветлителя ;

h-высота преодолеваемого пня , Н = 0, 4 м,

- расстояние между нижними кронштейнами, = 0, 8 м.

Длина катка зависит от марки трактора и может быть определена по формуле:

где - расстояние между внутренними краями гусениц трактора;

- расстояние от переднего шарнира навески до рабочей зоны катка-осветлителя, конструктивно равна 1, 5 м;

- угол поворота агрегата при работе, = 15 . . 20є.

Для трактора ТДТ-55 длина катка должна составлять не менее 1, 6м.

При отсутствии поворота катка в горизонтальной плоскости наблюдается поворот промежуточных тяг симметрично оси. Поэтому длина тяги определяется из формулы

,

где - допустимый угол поворота тяги.

Он может быть принят равным не более 30є.

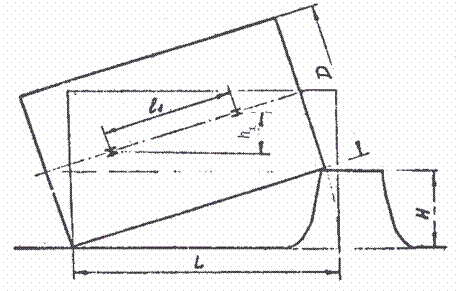

Рис. 2. Схема преодоления препятствия катком при работе.

При соблюдении данных условий получаем значение длины промежуточной тяги, равное 0,2 м. Размеры шарниров и толщины выступов и пазов тяги определяются конструктивно.

Использование промежуточных тяг в механизме навески трактора позволяет улучшить качество работы катка-осветлителя, снизить нагрузку на шарнирные соединения механизма навески и увеличить долговечность ее работы.

Преимущества перед известными аналогами

Улучшенная конструкция навески катка - осветлителя

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Увеличение срока службы навесного оборудования трактора в 1,2 раза, повышение качества работы, производительности труда на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

10.08.2004
