Результат выполнения конструкторской разработки.

Расходомер газа предназначен для измерения текущего значения расхода транспортируемого по трубопроводу газа известного состава, а также суммарного расхода газа за определенный период времени (за текущие сутки, предыдущие сутки, с момента включения и др.) и температуры газа. Расходомер обеспечивает автоматическую коррекцию по температуре, давлению (с помощью измерения плотности) и коррекцию по калорийности газа. Расходомер может использоваться в автоматизированных системах сбора данных и управления технологическими процессами. Общий вид прибора дан на рис. 1.

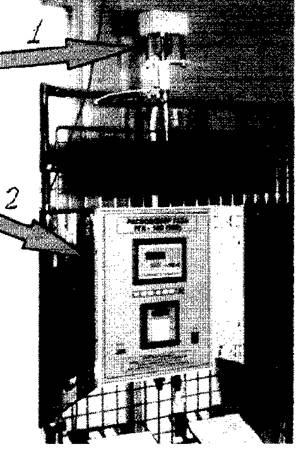

Рис. 1

В состав расходомера входят:

-измеритель скорости потока ИСП-100 (300) (поз. 1) (термоанемометрический датчик), закрепляемый на трубопроводе при помощи устройства ввода посредством крепежного узла;

-вычислитель расхода газа «СТРОБ - РГА» ( поз. 2), базовый блок, блок бесперебойного питания, установленные в одном корпусе. Возможно подключение к системе телеметрии по сотовой сети, модему, обычной телефонной сети.

Расходомер имеет следующие преимущества и отличительные особенности:

- устанавливается на трубопроводе без его остановки;

- возможность многократной переустановки, не требует измерительной камеры;

- быстрый ввод в эксплуатацию (установка 1 - 2 дня);

- погрешность НЕ БОЛЕЕ±1 % по всему диапазону расходов;

- динамический диапазон 1:200;

- межповерочный интервал 3 года;

- работа в автономном режиме до 10 часов;

- поверка производится на «Поверочной установке для газа».

На 1.04.04 приборы установлены на следующих предприятиях: Брянская ГРЭС, ОАО «Дятьковский хрусталь», ОАО «Ивот - стекло», ОАО «Кварцит» (два прибора), ФГУП «Карачевский завод «Электродеталь», ОАО «Клинцовский силикатный завод», «Клинцовская ТЭЦ», ООО «Сахар», ОАО «Селецкий ДОК», ОАО «Старь-Стекло» (два прибора), где успешно эксплуатируются.
