Результат выполнения конструкторской разработки.

Оправка (см. рисунок) представляет собой цилиндрический участок диаметром 40 мм с двумя лысками под ключ в размер 32 ^-0,5 мм, переходящий по радиусуr20 в диаметр бурта 147 мм; диаметр 140 мм со скосом под углом 10 ⁰ на длине 2 мм; диаметр 45 мм на длине 18 мм и диаметр 45 мм на длине 26 мм со скосом под углом 10 ⁰ на длине 2 мм, переходящий по радиусуr7,5 в диаметр 30 мм; фаску под углом 30 ⁰ до диаметра 14 мм с резьбовым участком М14х1,25 длиной 30 мм. На оправке выполнены центровые отверстия В4 ГОСТ14034; радиальное и торцовое биения имеют указанные значения. Оправка комплектуется шайбой наружным диаметром 60 мм, внутренним - 14,0 мм и толщиной 6 мм и гайкой с буртиком М14х1,25. Все детали изготовлены из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44ч48 единиц.

Заготовка «Колпака», представляющая собой тонкостенную нежесткую конструкцию из стали марки 40Х ГОСТ4543, обработанными в чистовые размеры внутренними диаметрами базируется на оправку, закрепляется на ней и устанавливается в центре круглошлифовального станка. Выполняется обработка наружных диаметров до требований чертежа с обеспечением радиальных биений в пределах 0,016 мм.

Внедрение оправок позволило повысить качество изделий в части гарантированного обеспечения требований чертежа по некруглости и радиальным биениям диаметров за счет повышенной, по сравнению с существовавшими ранее, жесткости оправки, достигнутой за счет применения цельного варианта вместо сборного и сварного, сокращения общей длины с одновременным максимально возможным увеличением длин диаметров больших значений, введением радиусных переходов и фаски, а также больших размеров центровых отверстий.

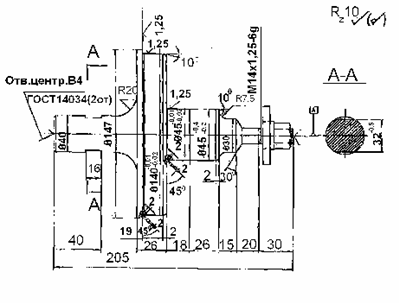

Рис. Оправка повышенной жесткости для обработки колпаков
