Результат выполнения конструкторской разработки.

Оправка (см. рисунок) имеет диаметр 190 мм на длине 110 мм с открытым пазом 45х40 мм, площадкой с четырьмя отверстиями М16 и двумя пазами 50х26х10 мм, переходящий в хвостовик - конус 55 с размерами по ГОСТ 15945. Оправка изготавливается из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=44ч48 единиц.

Оправка хвостовиком базируется в отверстие шпинделя горизонтально-расточного станка, при этом в пазы 50х26х10 мм входят сухари шпинделя, и зажимается в нем. В паз 45х40 мм устанавливается расточной резец и зажимается четырьмя болтами М16х50 с размерами по ГОСТ 7805. Заготовка «Подушки», обработанная в габаритные размеры 800х440х210 мм, крепится к угольнику на столе станка. Производится растачивание двух отверстий диаметром 340 Н9.

Внедрение оправки позволило повысить производительность труда за счет увеличения жесткости конструкции, возможности применения резцов значительных сечений и увеличения подачи, при незначительном снижении числа оборотов, чем достигнуто полное использование мощности станка.

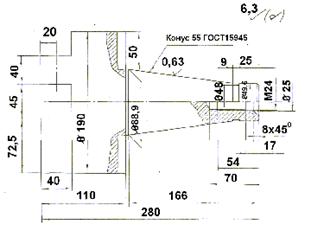

Рис. Оправка расточная для обработки подушек.
