Результат выполнения конструкторской разработки.

Приспособление (см. рисунок) состоит из плиты габаритными размерами 270х140х16 мм, по всей длине которой выполнены Т-образный паз и радиусная канавка со смещением центра радиуса на 0,5 мм от плоскости плиты. Плита изготавливается из поковки стали марки 40Х ГОСТ1050 с термообработкой до твердостиhrc=44ч48 единиц. В состав приспособления входят три прихвата передвижных по ГОСТ 4735, а также три комплекта из болтов ГОСТ 13152 и гаек ГОСТ 8918 для крепления заготовки.

Приспособление, через прокладку, устанавливается на направляющие станочных тисков и зажимается в них. Пруток диаметра равного условному диаметра «Шплинта» вставляется в радиусную канавку и закрепляется в ней передвижными прихватами, устанавливаемыми таким образом, чтобы 40ч50 мм прутка оставалось свободными под обработку. Концевой фрезой диаметра в 2 раза большего диаметра прутка выполняется фрезерование свободного от прихватов участка. По окончании фрезерования ближний к фрезе прихват передвигается на отфрезерованный участок и фрезерование продолжается.

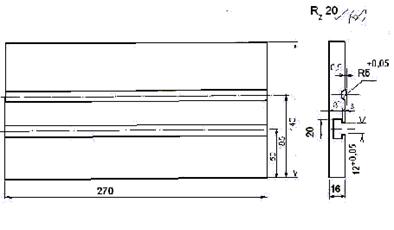

Рис. Приспособление для обработки заготовок шплинтов
