Номер

04-050-04

Наименование проекта

Приспособление для обработки "Донышек"

Назначение

Обработка пазов в заготовках "Донышек" на вертикально-фрезерных станках

Рекомендуемая область применения

Машиностроение и металлообработка

Описание

Результат выполнения конструкторской разработки.

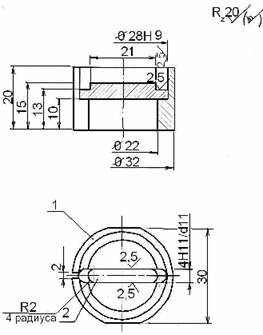

Приспособление (см. рисунок) состоит из разрезной втулки 1 и шпонки 2. Разрезная втулка 1 наружным диаметром 32 мм и длиной 20 мм имеет две параллельные лыски в размер 30 мм и сквозной паз шириной 2 мм на всей длине; ступенчатый внутренний диаметр: 28Н9 на длине 7 мм и 20,0 на длине 13 мм, а также шпоночный паз шириной 4Н11, глубиной 3 мм и длиной 28 мм. Втулка изготавливается из бронзы марки БрАМц 9-2 ГОСТ 1628. Шпонка 2 габаритными размерами 28х4d11х5 мм имеет с торцев одинаковые обнижения 3,5х2 мм и четыре радиуса равные 2 мм. Шпонка изготавливается из стали марки Ст3 ГОСТ380.

Заготовка «Донышка», представляющая собой шайбу диаметром 28f9 толщиной 7,5 ^-0,1мм изготовленного из материала фторопласт 4 ГОСТ 10007, вставляется в разрезную втулку 1 (без шпонки 2), установленную через прокладку на направляющие ручных тисков. Фрезеруется паз размерами 22х4Н11 на глубину 2,5 мм. Заготовка снимается, в разрезную втулку 1 устанавливается шпонка 2 (обнижением вверх), на шпонку - вновь заготовка «Донышка». Выполняется фрезерование двух фигурных пазов габаритными размерами 14х5 мм на глубину 3,5 мм с другой стороны заготовки.
