Номер 04-048-04 |
|
Наименование проекта Шаблон для установки резцов на долбежных станках |
|
Назначение Установка резцов по центру отверстий при обработке шпоночных пазов "Колес зубчатых" на долбежных станках |
|
Рекомендуемая область применения машиностроение и металлообработка. |
|
Описание
Результат выполнения конструкторской разработки. Шаблон (см. рисунок) представляет собой цилиндр диаметром 75 -0,02 мм длиной 90 мм со скосом под углом 10 0 к одному торцу, резьбовым отверстием М10 длиной 25 мм по центру другого торца и шпоночным пазом шириной 18 -0,02 мм и глубиной 10 мм по всей длине. Шаблон изготавливается из стали марки 40Х ГОСТ 4543 с термообработкой до твердостиhrc=44ч48 единиц. Заготовка «Колеса зубчатого» устанавливается на стол долбежного станка и закрепляется на нем. В резьбовое отверстие шаблона вворачивается рым-болт М10 ГОСТ4751 с помощью которого он опускается в отверстие ступицы «Колеса». Стол станка с заготовкой «Колеса зубчатого» подводится к резцедержателю таким образом, чтобы долбежный резец вошел в паз шаблона. Стол отводится от резцедержателя, шаблон за рым-болт вынимается из отверстия ступицы «Колеса» и выполняется обработка шпоночного паза.

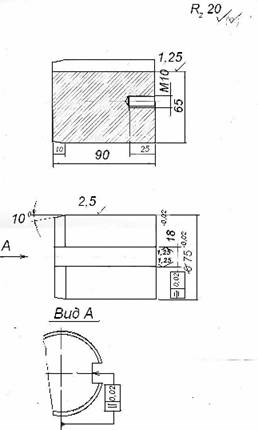

Рис. Шаблон для установки резцов на долбежных станках. |
|
Преимущества перед известными аналогами Повышение качества обрабатываемых деталей за счет исключения погрешности смещения шпоночных пазов относительно осей отверстий свыше требований чертежа |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект В 1,5 раза повысилось качество обрабатываемых деталей за счет исключения погрешности смещения шпоночных пазов. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 18.10.2004 |
