Результат выполнения конструкторской разработки

Резцовая державка (см. рисунок) имеет диаметр 23 мм на длине 54 мм, на торце которого выполнены скос под углом 5 ⁰, паз 8х7 мм и площадка с двумя резьбовыми отверстиями М6; диаметр 50 мм на длине 31мм со скосом под углом 30 ⁰ до диаметра 30 мм и канавкой радиусом равным 7 мм и хвостовик сечением 25х23 мм на длине 70 мм, смещенный ниже оси на 6 мм. Державка изготавливается из стали марки 40Х ГОСТ 4543 с термообработкой до твердостиhrc=38ч42 единицы.

Державка хвостовиком устанавливается в инструментальную головку токарного станка с ЧПУ. В паз державки устанавливается отрезной резец из быстрорежущей стали и крепится двумя винтами М6 ГОСТ11738. В радиусную канавку подводится наконечник системы охлаждения для подачи СОЖ в зону резания. Обработка кармана производится методом последовательных врезаний отрезного резца в металл заготовки с последующим чистовым проходом для выравнивания торцов и диаметра кармана до требования чертежа. Скосы под углами 5 ⁰ и 30 ⁰, а также смещение оси хвостовика ниже оси державки обеспечивают доступ резца в зону обработки заготовки.

Внедрение резцовой державки позволило улучшить условия труда и повысить качество обрабатываемых деталей в сравнении с обработкой несколькими универсальными резцами применявшейся ранее для обработки карманов «Колпаков».

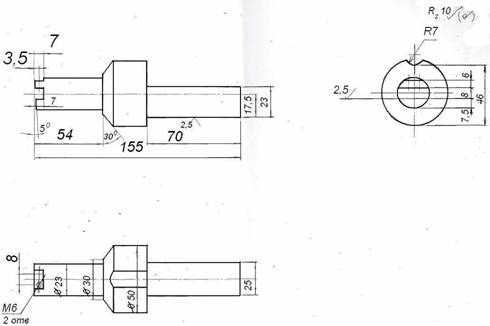

Рис. Резцовая державка для обработки колпаков.
