Результат выполнения конструкторской разработки.

Технологическое оборудование трелевочного трактора снабжено съемной фермой, устанавливаемой на погрузщит или на приводную рамку взамен снимаемого погрузщита, а канат лебедки запасован через блок, размещенный на свободном конце фермы. При этом в качестве блока может быть использован блок с погрузщита, а в качестве строп - чокера, а ферма выполнена разборной из отдельных стрежней, позволяющей монтировать ее на трактор двум работникам без привлечения дополнительных грузоподъемных средств.

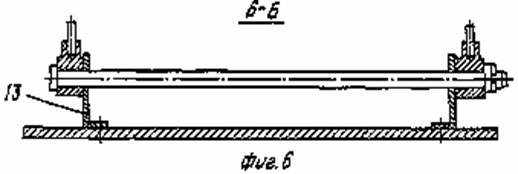

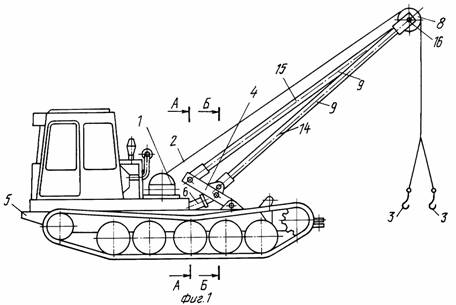

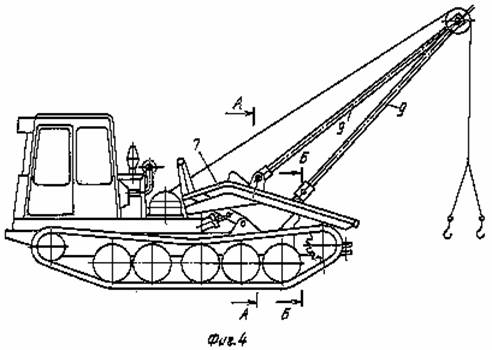

Сущность изобретения поясняется чертежом, где на фиг. 1 изображено предлагаемое технологическое оборудование с установкой фермы на рамке, на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг. 1; на фиг. 4 - вариант технологического оборудования с установкой фермы на погрузщит; на фиг. 5 разрез А-А на фиг. 4; на фиг. 6 разрез Б-Б на фиг. 4.

Технологическое оборудование содержит лебедку 1 с канатом 2 и чокерами 3, приводную рамку 4, шарнирно закрепленную на раме 5 трактора с возможностью поворота в продольно-вертикальной плоскости, гидропривод 6 поворота приводной рамки 4, погрузочный щит 7, блок 8, ферму 9, устанавливаемую на приводную рамку вместо погрузочного щита 7 при помощи кронштейнов 10 и 11 или на погрузочный щит 7 при помощи кронштейнов 12 и 13. Ферма 9 выполнена разъемной из двух нижних стержней 14 и одного или двух верхних стержней 15, связанных в верхней части осью 16 блока 8.

При работе на трелевке спиленных деревьев из лесосеки на погрузочную площадку на тракторе установлен погрузочный щит 7 и канат 2 запасован через блок, установленный на погрузочном щите 7. При погрузке деревьев на лесовозы, а также для подъема вышедших из строя узлов и агрегатов при проведении ремонтно-восстановительных работ техники, находящейся в лесосеке, на трактор вместо щита 7 при помощи кронштейнов 10 и 11, или на щит 7 при помощи кронштейнов 12 и 13 устанавливают ферму 9 и канат запасовывают через блок 8, установленный в верхней части фермы 9, при этом подъем и опускание фермы 9 осуществляют за счет поворота приводной рамки гидроприводом 6.

Комплектация трактора съемной фермой позволяет значительно расширить его функциональные возможности: использовать его грузоподъемное средство при ремонте, при погрузке леса на лесовозный транспорт. Это в ряде случаев исключает надобность в доставке в лесосеку часто за десятки километров специальных дорогостоящих лесопогрузчиков.
