Результат выполнения конструкторской разработки.

Изобретение относится к области физики грунтов и может применяться для исследования их пучинистости.

Способ определения давления пучения замерзающего грунта, включающем деформирование его пробы в незамерзающей жидкости заключается в следующем:, деформирование пробы грунта осуществляют путем ее замораживания в изолированном объеме незамерзающей жидкости, при этом измеряют давление этой жидкости в процессе замерзания пробы и по величине давления жидкости судят о величине давления пучения грунта.

Перед замораживанием пробы в незамерзающей жидкости температуру незамерзающей жидкости понижают до - (-2)-(-4) oС.

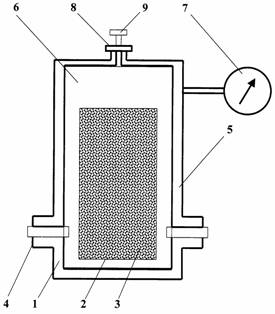

На чертеже показана схема устройства реализующего данный способ.

Устройство состоит из поддона 1, в котором размещена капсула 2 с испытуемым образцом грунта 3. Поддон фланцевым соединением 4 крепится к корпусу 5, заполняемому после крепления незамерзающей жидкостью 6, несмешивающейся с влагой испытуемого образца. Корпус 5 снабжен жидкостным манометром 7 и в верхней части заливным патрубком 8 с регулировочным винтом 9.

Способ осуществляется следующим образом. Испытуемый образец грунта формируют путем полного заполнения капсулы 2 (с открытым верхом), затем капсулу размещают в центральной части поддона 1, который в последующем путем фланцевого соединения 4 присоединяют к корпусу 5. Далее через заливной патрубок 8 заливается незамерзающа жидкость 6 до полного наполнения внутренней полости корпуса 5. После заполнения корпуса 5 в заливной патрубок 8 ввинчивают регулировочный винт и тем самым создают начальное избыточное давление в полости корпуса. Затем вывинчивают регулировочный винт 9 и удаляют остатки воздуха из устройства, после чего осуществляют дополнительную заливку незамерзающей жидкости. После вторичного ввинчивания регулировочного винта устройство помещают в холодильную камеру и в зависимости от снижения температуры фиксируют показания манометра в процессе замерзания образца.
