Результат выполнения технологической разработки.

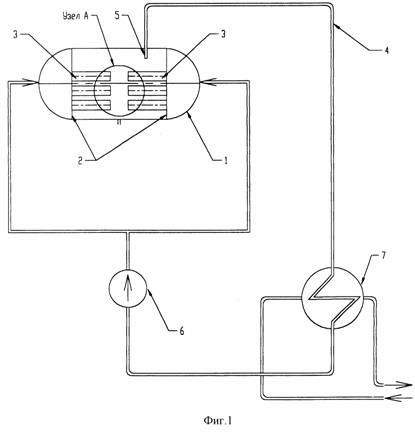

На фиг. 1 показана схема устройства для реализации способа гидродинамического нагрева жидкости.

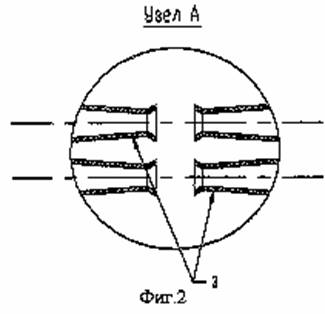

На фиг.2 показан в увеличенном масштабе узел А.

Схема устройства для реализации способа гидродинамического нагрева жидкости, представленная на фиг.1, включает теплогенератор, состоящий из корпуса 1, трубных досок 2 с соплами 3, сифона 4 с всасывающим патрубком 5, насоса 6, теплофикационного бойлера 7.

Способ гидродинамического нагрева жидкости реализуется следующим образом: жидкость, для систем отопления вода, насосом 6 двумя потоками подается в корпус 1 теплогенератора, в соплах 3, размещенных на трубных досках 2, происходит ускорение жидкости со снижением давления до значения несколько ниже давления насыщенного пара при данной температуре жидкости в сопле. На выходе из сопел многоструйного потока жидкости происходит ударное взаимодействие соосных встречных струй в объеме жидкости с торможением потока, обеспечивающим высокую скорость захлопывания пузырьков. Для обеспечения эффективного образования кавитационных пузырьков и их роста предусмотрено создание автоколебательного режима изменения давления в жидкости периодическим сливом жидкости из корпуса 1 теплогенератора через сифон 4, производительность которого превышает производительность насоса. Частота периодических колебаний задается величиной расстояния среза заборного патрубка 5 сифона 4 от верхней образующей корпуса 1. Так, например, с уменьшением расстояния уменьшается свободный объем в корпусе 1, воздушная подушка, уменьшается время его заполнения, увеличивается частота слива жидкости из теплогенератора через сифон 4 в теплофикационный водоводяной бойлер 7.

Для снижения эрозионного воздействия кавитации на внутреннюю полость сопел в соплах организуется вихревое течение жидкости с целью перемещения кавитационных пузырей из пристеночной зоны сопел в осевую.

Таким образом, осуществляется способ гидродинамического нагрева жидкости с коэффициентом трансформации энергии, затраченной на привод насоса теплогенератора, превышающим 100%, и достигается долговечность работы конструкционных элементов теплогенератора.
