Результат выполнения конструкторской разработки.

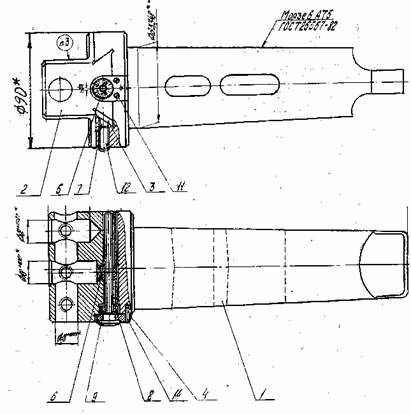

Патрон состоит из следующих основных деталей: конуса 1(см рисунок), подвижного корпуса 2, клина 3, планки 4, микрометрического винта 5, гайки 6, сухаря 7, гаек 8,9, винтов 11,12, штифта 14. Конус 1 имеет два паза для выбивания из внутреннего конуса расточного станка. Корпус 2 соединен с конусом 1 по остроугольным двусторонним направляющим типа «ласточкин хвост». Увеличение или уменьшение диаметра обрабатываемого отверстия производится за счет выдвижения подвижного корпуса 2. У микрометрического винта 5 есть отверстие с внутренним шестигранником для поворота торцовым ключом. Микрометрический винт имеет 50 равных делений и позволяет производить точную регулировку выдвижения корпуса 2 с резцом.

Патрон расточный

Принцип работы. Микрометрический винт 5 вставлен в планку 4 и зафиксирован гайками 8, 9. Винт 5 ввернут в гайку 6, вставленную в корпус 2. Планка 4 крепится на конусе 1 винтами 11 и штифтом 14. Расточный резец вставляется в одно из трех отверстий Ш18 ^+0,027 и зажимается винтом. Далее микрометрическим винтом 5 производится регулировка положения расточного резца. Винтом 12 через сухарь 7 и клин 3 фиксируется заданное положение резца и растачиваемое отверстие нужного диаметра. Резец можно устанавливать как вдоль, так и перпендикулярно оси вращения патрона.
