Описание к ИЛ № 29-054-04

Результат выполнения конструкторско-технологической разработки.

Термостат состоит (см. рис.) из наружного и внутреннего баков 9, между которыми помещен теплоизоляционный материал (войлок) 4. Наружный бак закрепляется двойной крышкой 11 с асбестовой прокладкой 3, на которой устанавливается электродвигатель 1 (229 В, 50 Вт). Во внутреннем баке термостата установлен теновый нагреватель 5 (220 В, 2 кВт), имеется гнездо для установки термобаллона РТ-50 (10).

Для настройки регуляторов температуры на неработающем теплообменнике с помощью термостата бак термостата заполнятся водой, после чего термобаллон устанавливается в гнездо 10, в термометр с ценой деления 0,1° вставляется в гнездо, расположенное в центре термостата.

Охладитель 12 подключается шлангами к тракту технической воды, заземленный термостат - к сети 220 В, и включается нагреватель. Установку термобаллона регулятора выставляют на 30°С.

При достижении температуры воды в термостате 28-30°С (наблюдение ведется по термометру) при исправном регуляторе клапан начинает открываться , а при температуре 30-32°С откроется полностью.

Начало открытия клапана фиксируется по уменьшению показаний манометра технической воды, устанавливаемого на теплообменнике. При несовпадении установки на теплообменнике с указанным диапазоном настройки температуры регулятора необходимо изменить уставку термобаллона на величину погрешности. Для повторения опыта измерений выключают нагреватель термостата, охлаждают воду в термостате, пропуская техническую воду через охладитель, до температуры 25°С и производят все операции в указанной выше последовательности.

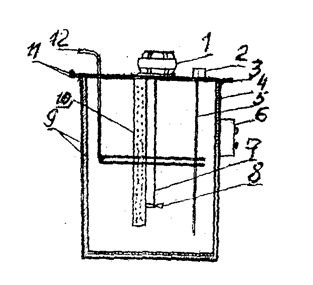

Рис. Термостат для ремонта и наладки регуляторов температур, где

2 - клеммник,

6 - щиток управления,

7 - вал,

8 - крыльчатка
